Elektriksel bileşen için sağlam yapı titreşim testi aracı GMW3172

1Ürün Adı ve Amacı

2Ürün Özellikleri

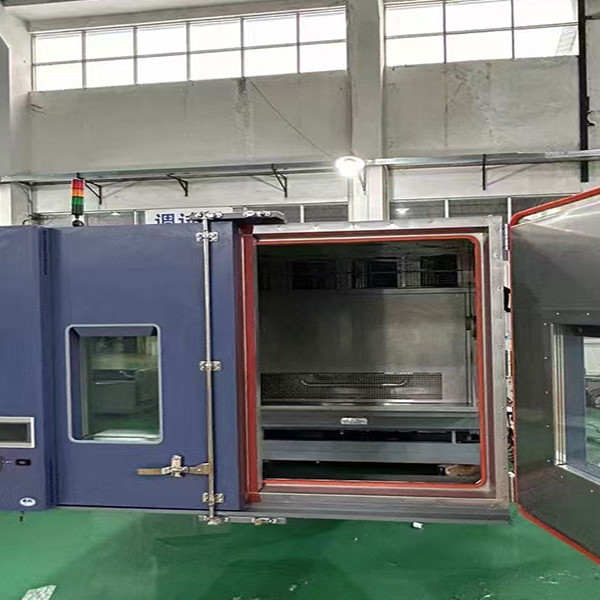

• Güçlü ve kalkanlı oda yapısı

  •

  • Oda, dış elektromanyetik müdahaleye karşı mükemmel koruma sağlayan ağır işlevli malzemelerle inşa edilmiştir.Faraday kafesi gibi davrananlar, iç test ortamını kayıp elektromanyetik alanlardan korur. İç mekan çok çeşitli elektrikli bileşenleri barındırmak için tasarlanmıştır.uygun konumlandırmayı ve güvenli montajı sağlamak için ayarlanabilir raflar ve armatürlerleKapı güvenilir bir mühürleme mekanizması ve bir görüntüleme penceresi ile donatılmıştır, bu da operatörlerin korunan ortamın bütünlüğünü tehlikeye atmadan test sürecini izlemelerini sağlar.

• Kesin titreşim ve çevre kontrol sistemleri

  • Titreşim Sistemi: Çok çeşitli titreşim frekansları ve amplitupleri üretebilir. 50 mm'ye kadar amplitupla 5 Hz'den 2000 Hz'ye kadar titreşim üretebilir.Titreşim sistemi son derece hassastır., karmaşık titreşim profillerinin, engebeli yollar, motor titreşimleri ve yüksek hızlı manevralar gibi farklı sürüş koşullarını kopyalamak için programlanmasına izin verir.Vibrasyon platformu aynı zamanda test numunelerinde eşit titreşim dağılımını sağlamak için tasarlanmıştır., doğru ve tutarlı test sonuçlarını sağlar.

  • Sıcaklık ve Nem Kontrolü: Oda, tipik olarak -40 ° C'den +80 ° C'ye kadar ± 0,5 ° C doğrulukla geniş bir sıcaklık aralığını koruyabilir.Nem kontrol aralığı% 10'dan% 95'e kadar uzanır.Bu çevresel kontroller, sıcaklık ve nemin elektrikli bileşenlerin performansını ve güvenilirliğini önemli ölçüde etkileyebileceği için gereklidir.Yüksek nem korozyona ve kısa devreye neden olabilir, aşırı sıcaklıklar bileşen arızasına veya değişen elektrik özelliklerine yol açabilir.

• Anlayışlı Kontrol Paneli ve Veri Alım Arayüzü

  • Kontrol paneli kullanıcı dostudur ve operatörlerin titreşim sıklığı, amplitud, sıcaklık, nem ve test süresi gibi test parametrelerini kolayca ayarlamalarını ve ayarlamalarını sağlar.Mevcut çevre koşullarının ve titreşim durumunun gerçek zamanlı görüntülerini sağlar, ayrıca herhangi bir alarm veya uyarı. Oda, tüm ilgili test verilerini kaydeden kapsamlı bir veri toplama sistemi ile entegre edilmiştir.Sıcaklık ve nem öyküsüVeriler yerleşik bir belleğe kaydedilebilir veya daha fazla analiz için harici depolama cihazlarına ihraç edilebilir.Sistem ayrıca çeşitli biçimlerde ayrıntılı test raporları oluşturabilir..

• Güvenlik Özellikleri ve Alarmlar

• Aşırı sıcaklık, aşırı nem ve aşırı titreşim koruma sistemleri, odanın ve test numunelerinin hasar görmesini önlemek için kullanılır.Normal olmayan sıcaklık dalgalanmaları için alarmlar çalıştırılır., nem seviyeleri, titreşim arızası veya diğer ekipman arızası.Odada, test sürecinde oluşabilecek potansiyel olarak zararlı gazları veya buharları ele almak için uygun havalandırma ve egzoz sistemleri de bulunur.Ek olarak, odanın kalkanı, operatörleri test sırasında yayılabilecek herhangi bir elektromanyetik radyasyondan korumaya yardımcı olur.

3. Özel parametreler

• titreşim parametreleri

  • 5 Hz'den 2000 Hz'ye kadar 50 mm'ye kadar genişliklerde titreşim üretme yeteneği, elektrikli bileşenlerin kapsamlı bir değerlendirilmesini sağlar.Düşük frekanslı titreşimler, motorun boşlukta durması ya da engebeli bir yolda sürüşün neden olduğu yavaş titreşimleri taklit edebilir, yüksek frekanslı titreşimler ise yüksek hızlı dönen bileşenlerle veya elektrikli anahtarlarla ilişkili hızlı titreşimleri çoğaltabilir.Titreme frekansının ve amplitudunun kesin kontrolü, bileşenlerdeki potansiyel rezonans noktalarını ve zayıflıkları belirlemek için çok önemlidir..

• Sıcaklık ve Nemlik Aralıkları ve Doğrulukları

• ± 0,5 °C doğrulukla -40 °C ila + 80 °C sıcaklık aralığı ve ± 3% RH doğrulukla% 10 ila% 95 RH nem aralığı, test için geniş bir çevre koşulları yelpazesini sağlar.Elektrikli bileşenler farklı iklimlerde ve çalışma koşullarında güvenilir bir şekilde çalışabilmelidir.Örneğin, bir aracın motor bölmesinde kullanılan bir sensör yüksek sıcaklıklara maruz kalabilirken, iç mekanındaki bir bileşen daha ılımlı sıcaklık ve nem seviyelerine maruz kalabilir.Bu parametrelerin doğru kontrolü, test koşullarının gerçekçi ve tekrarlanabilir olmasını sağlar.

• Test hacmi ve yararlı yük kapasitesi

  • Oda, test edilecek elektrikli bileşenlerin boyutuna ve miktarına bağlı olarak genellikle 3 m3 ile 15 m3 arasında değişen özelleştirilebilir bir test hacmi sunar.Faydalı yük kapasitesi önemli miktarda bileşeni taşıyacak şekilde tasarlanmış.Bu esneklik, hem bireysel bileşenlerin hem de karmaşık montajların verimli test edilmesini sağlar.

• Verilerin örnekleme sıklığı ve çözünürlüğü

  • Veri alma sistemi, 1000 Hz'ye kadar bir frekansta verileri örnekler. Titreşim verileri, frekans ve amplitud için sırasıyla 0,1 Hz ve 0,1 mm çözünürlüğe sahiptir.Sıcaklık verilerinin çözünürlüğü 0Bu yüksek çözünürlüklü ve sık örnekleme, test koşullarında ve bileşen performansında en küçük değişikliklerin bile tespit edilmesini sağlar.,Analiz ve iyileştirme için değerli bilgiler sağlıyor.

4Ürün İşlevleri

• Gerçek Dünya Koşullarının Kesin Bir Taklitini Yapmak

  • Oda, otomotiv elektrik bileşenlerinin kullanım ömrü boyunca karşılaşabilecekleri titreşim, sıcaklık ve nem kombinasyon etkilerini kopyalar.Bileşenleri bu gerçekçi koşullara tabi tutarak, üreticiler saha içinde güvenilir bir şekilde performans göstereceklerinden emin olabilirler.titreşim ve sıcaklık değişiklikleri altında gevşeme eğiliminde olan bir konektör, bir araçta sorunlara neden olmadan önce tanımlanabilir ve yeniden tasarlanabilir.

• Ürün Tasarımı Optimizasyonu ve Kalite Kontrolü

  • Çeşitli elektrik bileşen prototiplerinde bir dizi test yoluyla, odadan elde edilen veriler ürün tasarımlarını optimize etmek için kullanılabilir.Mühendisler çeşitli malzemelerin performansını analiz edebilir, geometri ve üretim teknikleri titreşim, sıcaklık ve nem kombinasyon stresinde.Her bir bileşen seri üretiminin gerekli standartlara uygun olmasını sağlamakEğer belirli bir kontrol modülü test sırasında elektrikli istikrarsızlık belirtileri gösterirse, proje veya üretim süreci sorunu düzeltmek için ayarlanabilir.

• Araştırma ve Gelişim Destekleri

  • Otomobil elektrik bileşenleri araştırma ve geliştirme alanında, HALT HASS & AGREE titreşim test odaları değerli bilgiler sunar.Araştırmacılar yeni malzemelerin temel özelliklerini ve titreşimle etkileşimlerini incelemek için kullanabilirlerÖrneğin, daha güvenilir ve yüksek performanslı elektrikli bileşenler üreten yenilikçi tasarımları ve teknolojileri keşfedebilirler.Malzeme bilimcileri, GMW3172 test koşullarında yeni iletken polimerlerin veya gelişmiş yalıtım malzemelerinin performansını test edebilirler., gelecekteki otomotiv uygulamaları için potansiyellerini değerlendirmek için odayı kullanıyor.

• Uyum Denetimi ve Sertifikasyonu

  • Ekipman, GMW3172 standardını karşılamak için uygunluk testleri yapmak için gereklidir.Otomobil endüstrisi, elektrikli bileşenlerin performansına ve dayanıklılığına yönelik sıkı gereksinimlere sahiptir, ve odadan elde edilen test sonuçları, bileşenlerin bu standartlara uyduğunu onaylamak için kullanılabilir.Bu, pazarın kabulü ve otomobil araçlarının genel güvenliğini ve işlevselliğini sağlamak için çok önemlidir..

5Üretim ve Kalite Güvenliği

• Sıkı bir üretim süreci

• GMW3172 için HALT HASS & AGREE titreşim test odaları sıkı kalite kontrol prosedürleri ile üretilmiştir.Oda yapısı ve yalıtım malzemelerinden titreşime, sıcaklık ve nem kontrol üniteleri ve güvenlik özellikleri, güvenilir tedarikçilerden alınır ve kapsamlı denetim ve testlere maruz kalır.Montaj süreci, temiz ve kontrol edilmiş bir ortamda yüksek eğitimli teknisyenler tarafından gerçekleştirilir.Oda, doğruluğunu ve performansını sağlamak için üretim sırasında birden fazla aşamada kalibre edilir ve doğrulanır.

• Kalite Sertifikasyonu ve Validasyonu
  Bizim odamız uygun kalite sertifikaları aldı ve bağımsız otomotiv test laboratuvarları tarafından onaylandı.GMW3172 standardına ve diğer uluslararası ve ulusal otomotiv test standartlarına uygun.Ürünümüzü sürekli olarak en son teknolojik gelişmelere ve otomotiv endüstrisinden gelen müşteri geri bildirimlerine dayanarak güncelliyoruz ve geliştiririz..

6Uygulama Alanları ve Başarı Hikayeleri

• Sensör testi

  • Bir otomotiv üreticisi, bu odayı yeni bir basınç sensörünü test etmek için kullandı.Testler sensörün kalibrasyonunun sıcaklık değişikliklerinden etkilendiğini ortaya çıkardıSensörün iç devrelerini değiştirerek ve daha sıcaklık sabit bir malzeme kullanarak, üretici sensörün doğruluğunu ve güvenilirliğini artırabildi..

• Bağlantı Dayanıklılığı Değerlendirmesi

  • Bir Tier 1 tedarikçisi, yeni bir konektör tasarımının dayanıklılığını değerlendirdi. Konektörler çeşitli titreşim frekanslarına ve amplitudlarına, sıcaklık ve nem değişikliklerine maruz kaldı.Sonuçlar, konektörün kilitleme mekanizmasının belirli titreşim ve sıcaklık koşullarında arıza eğiliminde olduğunu gösterdi.Kilitleme mekanizmasını yeniden tasarlayarak ve daha fazla korozyona dayanıklı bir malzeme kullanarak, tedarikçi konektörün dayanıklılığını ve performansını artırabildi.

• Kontrol Modülü Güvenilirliği Testleri

  • Bir otomotiv şirketinin elektronik bölümünde, oda yeni bir motor kontrol modülünü test etmek için kullanıldı.sıcaklıkTestler, modülün titreşimden kaynaklanan voltaj dalgalanmalarına duyarlı olan güç kaynağı devrelerinde potansiyel bir sorun tespit etti.Güç kaynağı tasarımını iyileştirerek ve ek filtreleme bileşenleri ekleyerek, şirket modülün güvenilirliğini artırabildi ve araç içi arıza riskini azaltabildi.

7- Hizmet ve Destek

•

• Satış öncesi teknik danışmanlık
  Otomotiv test uzmanlarından oluşan ekibimiz, müşterilerin odaların özelliklerini ve özel test ihtiyaçlarını anlamasına yardımcı olmak için derinlemesine teknik danışmanlık sağlar.Gösteriler ve eğitim sunuyoruz., otomobil endüstrisine özel olarak tasarlanmıştır.Ayrıca test edilecek elektrikli bileşenlere dayanan uygun test parametrelerini ve aksesuarlarını seçmede yardımcı oluruz.

•

• Satış sonrası hizmet ve bakım
  Satış sonrası tam bir hizmet sunarız, örneğin yeryüzünde montaj ve devreye sokma. Teknikçilerimiz düzenli bakım, kalibrasyon ve acil onarım için kullanılabilir.Biz yedek parçalar ve yükseltmeler sağlayarak odayı en yüksek performansta çalıştırıyoruz.Ayrıca önleyici bakım ve öncelikli teknik desteği içeren hizmet sözleşmeleri de sunuyoruz.GMW3172 elektrikli bileşen testleri için test cihazının uzun vadeli güvenilirliğini ve kullanılabilirliğini sağlamak.

•

• Eğitim ve Teknik Destek
  Yeni kullanıcılar için HALT HASS & AGREE titreşim test odalarını etkili bir şekilde kullanabilmelerini ve test sonuçlarını yorumlayabilmelerini sağlamak için eğitim programları yürütüyoruz.Teknik destek ekibimiz soruları yanıtlamak için 24 saat hizmet vermektedir., sorun giderme yardımı sağlar ve test yönteminin optimize edilmesi ve GMW3172 ve diğer otomotiv test standartlarına uygunluk konusunda rehberlik sunar.Ayrıca veri toplama ve analiz sistemleri için yazılım güncellemeleri ve destek sağlıyoruz., müşterilerin test alanındaki en son özelliklerden ve teknolojilerden tam olarak yararlanmalarını sağlar.
