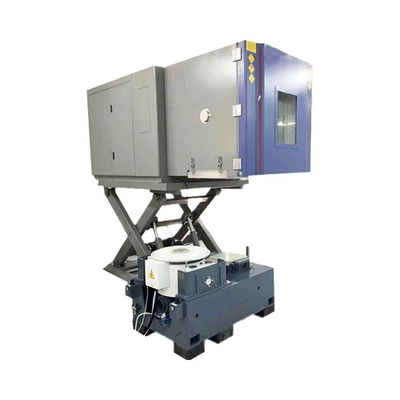

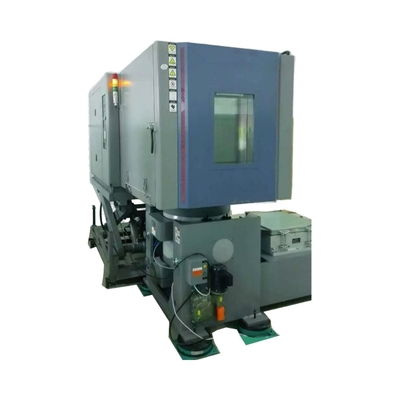

Vertikal Horizontal Nem titreşim Test Makinesi Havacılık Malzemeleri için Çift Eksenli

1Ürün Adı ve Amacı

2Ürün Özellikleri

Titreme Test Makinesi

• Çift Eksenli titreşim yeteneği
  • Titreme test makinesinin hem dikey hem de yatay titreşim üretebilmesi,Uçuş sırasında havacılık malzemelerinin deneyimlediği çok yönlü kuvvetlerin daha gerçekçi bir simülasyonunu sağlayanBu çift eksenli işlevsellik çok önemlidir, çünkü havacılık bileşenleri genellikle motor titreşimleri, hava türbülansı,ve yapısal rezonanslar.
  • Titreme frekansları tam olarak kontrol edilebilir, tipik olarak 1 Hz'den 2000 Hz'ye kadar değişir. Bu geniş aralık, farklı titreşim türlerinin simülasyonuna olanak tanır.İniş ve iniş sırasında düşük frekanslı gürültüden süpersonik uçuş sırasında yüksek frekanslı titreşimlere kadarTitreşim amplitupları, 0,1 mm ile 100 mm arasında bir aralıkta ayarlanabilir ve çeşitli titreşim yoğunluk seviyelerinin yeniden üretilmesini sağlar.
• Özelleştirilebilir titreşim profilleri
  • Operatörler, belirli test gereksinimlerine göre özel titreşim profilleri oluşturma esnekliğine sahiptir.veya havacılık malzemelerinin yaşadığı gerçek titreşim senaryolarını taklit eden karmaşık dizilerÖrneğin, uzun süreli bir uzay görevi sırasında titreşimleri, lansman sırasında titreşimleri, yörüngedeki manevraları ve tekrar girişleri içeren titreşimleri taklit etmek için bir profil tasarlanabilir.
• Yüksek Faydalı Yük Kapasitesi
  • Titreşim test makinesi, küçük örneklerden ve sensörlerden büyük yapısal parçalara kadar çok çeşitli havacılık malzemelerini ve bileşenlerini işlemek için tasarlanmıştır.Tipik olarak birkaç yüz kilogram taşıyabilen, en büyük ve en ağır havacılık bileşenlerinin bile doğru bir şekilde test edilebilmesini sağlar.

Sıcaklık ve Nemlik Deneme Odası

• Geniş sıcaklık ve nem aralığı
  • Titreme test makinesine entegre sıcaklık ve nem test odası, genellikle - 100 °C'den + 150 °C'ye kadar çok geniş bir sıcaklık aralığına ulaşabilir.Bu geniş aralık, uzayın aşırı soğukluğunu ve tekrar giriş sırasında veya motorların yakınında yaşanan yüksek sıcaklıkları simüle etmek için gereklidir.Nem kontrolü göreceli nem seviyelerini %5'ten %95'e kadar tutar.Yer üzerindeki testler ve bazı uçuş senaryoları (örneğin nemli koşullarda kalkış ve iniş sırasında) farklı nem seviyelerinde test etme yeteneğini gerektirir..
  • Sıcaklık ve nem kontrolü, sıcaklık için ± 0,3 °C ve nem için ± 2% arasında bir hata aralığı ile son derece hassastır.Bu hassasiyet, test koşullarının gerçek çevresel koşulları yakından yansıtmasını sağlar., güvenilir ve tutarlı test sonuçları sağlar.
• Hızlı Sıcaklık ve Nemlik Değişiklikleri
  • Oda, çevredeki ani değişiklikleri simüle etmek için çok önemli olan hızlı sıcaklık ve nem geçişleri yapabilmektedir.Havacılık malzemeleri hızla sıcaklık artışına maruz kalıyor.Sistem, bu ani değişikliklere malzemelerin nasıl tepki verdiğini test etmeyi sağlayan, 10°C/dakikaya kadar sıcaklık geçiş hızı ve %5/dakikaya kadar nem geçiş hızı elde edebilir.
• Büyük Test Hacmesi
  • Sıcaklık ve nem testi odası, tipik olarak 3 m3 ile 20 m3 arasında değişen geniş bir test hacmi sunar.Bu büyük hacim aynı anda birden fazla havacılık malzemesi örneği veya hatta tüm alt bileşenleri barındırabilir., verimli testleri mümkün kılarak ve çoklu test çalışmalarına olan ihtiyacı azaltır.Odanın içi, test sırasında malzemelerin doğru konumlandırılmasını ve güvenli bir şekilde monte edilmesini kolaylaştırmak için ayarlanabilir raflar ve armatürlerle donatılmıştır..

Entegre Kontrol ve İzleme

• Kullanıcı Dostu Arayüzü

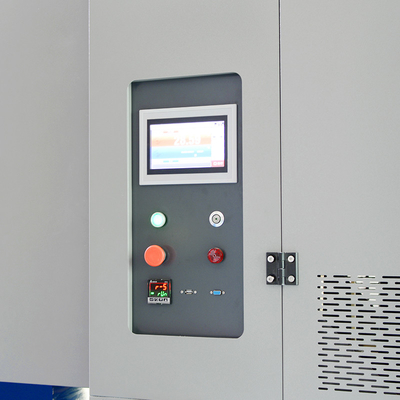

  • Tüm test sistemi, işlem sürecini basitleştiren kullanıcı dostu bir arayüz aracılığıyla kontrol edilir.Arayüz, operatörlerin titreşim için test parametrelerini kolayca ayarlamalarını ve ayarlamalarını sağlar (sıklık), genişlik ve eksen seçimi) ve çevresel koşullar (sıcaklık ve nem). Tüm parametrelerin değerleri dahil olmak üzere mevcut test durumunun net bir şekilde görüntülenmesini sağlar.Geçmiş test süresi, ve herhangi bir alarm veya uyarı.
• Kapsamlı veri edinimi ve analizi
  • Kapsamlı bir veri toplama sistemi ile donatılmış olan test sistemi, test sırasında tüm ilgili verileri kaydeder.sıcaklık ve nem profilleri, ve gözlemlenen herhangi bir malzeme arızası veya performans değişiklikleri. Veriler güvenli bir veritabanında depolanabilir ve gelişmiş yazılım araçları kullanarak analiz edilebilir. Sistem ayrıntılı test raporları oluşturabilir,Grafikler dahil, grafikler ve istatistiksel analizler, mühendislerin ve araştırmacıların test sonuçlarını anlamalarına ve bilinçli kararlar almalarına yardımcı olur.
• Uzaktan İzleme ve Kontrol
  • Bu kombine test sisteminin birçok modeli uzaktan izleme ve kontrol yetenekleri sunar.Bu özellik, operatörlerin test ilerlemesini izlemelerini ve test parametrelerini uzaktan ayarlamalarını sağlar.Özellikle büyük ölçekli test operasyonları için veya test sistemine derhal erişim mümkün olmadığında yararlıdır.

3. Özel parametreler

• titreşim parametreleri

  Sine kuvveti	300kgf- 8000kgf.
  Frekans aralığı	DC-3000Hz
  Max. yer değiştirme p-p	51-100 mm
  En yüksek hızlanma	100 g
  Maks. Hız (m/s)	2.0
  En fazla.	300-5000kg

• Sıcaklık ve Nemlik Deneme Odası Parametreleri

  • Model	FC-150	FC-270	FC-456	FC-1000
    İç boyutu ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
    Dış boyut ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
    İç malzeme	#304 Paslanmaz çelik
    Dış malzeme	#304 paslanmaz çelik tozla kaplanmış
    Sıcaklık aralığı	+ 150°C ~ - 70 °C
    Sıcaklık çözünürlüğü °C	0.01
    Sıcaklık istikrarı °C	±0.3
    Yüksek sıcaklık °C	100	100	100	100
    Isıtma süresi (dakika)	20	30	30	30
    Düşük sıcaklık	0-40, -70	0-40, -70	0-40, -70	0-40, -70
    Soğutma süresi (dakika)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
    Hava dolaşımı sistemi	Mekanik konveksiyon sistemi
    Soğutma sistemi	İthalat edilen kompresör, kanatlı buharlaştırıcı, gaz kondansatörü
    Isıtma sistemi	Sus304 Paslanmaz çelik Yüksek hızlı ısıtıcı
    Kontrolör	Dokunmatik panel
    Elektrik enerjisi gereksinimleri	Üç fazlı 380V ±10% 50/60Hz
    Güvenlik aygıtı	Cam penceresi, 50 mm test deliği, eylem göstergesi lambası, kutu aydınlatması, ara katmanlı raf* 2 adet, devre sistemi yük koruma, kompresör yük koruma, kontrol sistemi yük koruma,Isıtma sistemi yük koruması, aşırı sıcaklık yükü koruması, arıza göstergesi lamba

4Ürün İşlevleri

• Güvenilirlik Testleri
  • Havacılık malzemelerinin dikey ve yatay titreşimlere, sıcaklık ve nem değişimlerine maruz bırakılması ile sistem potansiyel zayıflıkları ve arıza noktalarını belirlemeye yardımcı olur.Bu, güvenilirliği ve dayanıklılığı artırmak için malzeme özelliklerini ve bileşen tasarımlarını iyileştirmeyi sağlar, kritik uçuş aşamalarında arıza riskini azaltır.
• Tasarım Optimizasyonu
  • Testlerden toplanan veriler, havacılık malzemelerinin farklı koşullara nasıl tepki verdiğine dair değerli bilgiler sağlar.Üretim süreçlerini iyileştirmekÖrneğin, bir kompozit malzemenin belirli titreşim ve sıcaklık koşullarında delaminasyon belirtileri göstermesi durumunda,Tasarım dayanıklılığını artırmak için değiştirilebilir.
• Kalite Kontrolü
  • Sistem, havacılık endüstrisinde kalite kontrolü için önemli bir araç olarak hizmet eder.Üreticiler gerekli kalite standartlarına uygun olduklarını sağlayabilirler.Bu, maliyetli başarısızlıkların önlenmesine ve astronotların güvenliğini ve uzay görevlerinin başarısını sağlamasına yardımcı olur.
• Uyum Denetimi
  • Birçok havacılık düzenlemesi ve standardı, malzemelerin ve bileşenlerin belirli titreşim ve çevresel koşullar altında test edilmesini gerektirir.Sıcaklık ile birleştirilmiş dikey yatay titreşim test makinesi, Nem testi odası, üreticilerin ürünlerinin bu gereklilikleri karşıladığını sağlamak için uyum testleri yapmalarını sağlar.

5Üretim ve Kalite Güvenliği

• Sıkı bir üretim süreci
  • Bu kombinasyon test sisteminin üretimi sıkı kalite kontrol prosedürlerine uyar.titreşim jeneratörlerinden ve sıcaklık - nem sensörlerinden kontrol elektroniklerine ve yapı çerçevesine, güvenilir tedarikçilerden alınır ve kapsamlı denetim ve testlere maruz kalır. Montaj süreci temiz ve kontrol edilmiş bir ortamda yüksek düzeyde eğitimli teknisyenler tarafından gerçekleştirilir.Sistem, doğruluğunu ve performansını sağlamak için üretim sırasında çoklu aşamalarda kalibre edilir ve doğrulanır..
• Kalite Sertifikasyonu ve Validasyonu
  • Test sistemimiz, test ekipmanları için ISO standartları ve havacılık özel sertifikalar gibi ilgili kalite sertifikaları elde etti.Ayrıca endüstri standartlarına uyduğunu ve doğru ve güvenilir test sonuçları sağladığını sağlamak için bağımsız test laboratuvarları tarafından doğrulandı.Ürünümüzü sürekli olarak en son teknolojik gelişmelere ve müşteri geri bildirimlerine dayanarak güncelliyoruz ve geliştiririz.

6Uygulama Alanları ve Başarı Hikayeleri

• Kompozit malzeme testi
  • Bir havacılık şirketi, uçağın kanatları için yeni bir kompozit malzeme türünü test etmek için sistemi kullandı.Ekstrem sıcaklık ve nem koşulları ile birlikteTestler malzemenin dayanıklılığını ve dayanıklılığını yüksek nem ve düşük sıcaklık koşullarının etkilediğini ortaya çıkardı.Kompozitin reçine formülasyonunu ve üretim sürecini değiştirerek, şirket, malzemenin performansını iyileştirerek uçak kanatlarının güvenilirliğini sağlayabildi.
• Elektronik bileşen testi
  • Bir havacılık elektronik bileşenleri üreticisi, basılı devre kartlarının (PCB) performansını test etmek için sistemi kullandı.PCB'ler uçuş ortamını taklit etmek için çeşitli titreşimlere ve çevresel koşullara maruz bırakıldı.Testler, PCB'lerdeki lehimleme eklemlerinin yüksek frekanslı titreşimler ve hızlı sıcaklık değişiklikleri altında başarısızlığa eğilimli olduğunu gösterdi.Lehimleme işlemini iyileştirerek ve titreşimden koruyucu maddeler ekleyerek, üretici PCB'lerin güvenilirliğini artırabildi ve uçuş sırasında elektronik arıza riskini azaltabildi.
• Sızdırıcı ve yapıştırıcı testi
  • Havacılık mühürleyici ve yapıştırıcılar konusunda uzmanlaşmış bir şirket, ürünlerinin performansını test etmek için sistemi kullandı.Havacılık uygulamalarında karşılaşabilecekleri koşulları simüle etmek için nem döngüleriTestler, bazı mühürleyici maddelerin ve yapıştırıcıların yüksek nem ve yüksek titreşim koşullarında etkinliklerini kaybettiklerini ortaya çıkardı.Ürünleri yeniden formüle ederek ve yapışma özelliklerini iyileştirerek, şirket, havacılık için daha güvenilir sızdırıcılar ve yapıştırıcılar geliştirebildi.

7- Hizmet ve Destek

• Satış öncesi teknik danışmanlık
  • Uzay testi uzmanlarımızdan oluşan ekibimiz, müşterilerin sistemin özelliklerini ve özel test ihtiyaçlarını anlamalarına yardımcı olmak için derinlemesine teknik danışmanlık sağlar.Müşterileri satın almadan önce sistemin işleyişi ve işlevselliği ile tanıştırmak için gösteriler ve eğitim seansları sunuyoruzAyrıca test edilecek havacılık malzemelerine dayanan uygun test parametrelerini ve aksesuarlarını seçmede yardımcı oluyoruz.
• Satış sonrası hizmet ve bakım
  • Satış sonrası tam bir hizmet sunuyoruz, yerinde kurulum ve devreye girme dahil.ve acil onarımlarTest sisteminin uzun vadeli performansını ve güvenilirliğini sağlamak için gerçek yedek parçalar ve zamanında yükseltmeler sağlıyoruz.Ayrıca önleyici bakım ve öncelikli teknik desteği içeren hizmet sözleşmeleri de sunuyoruz..
• Eğitim ve Teknik Destek
  • Yeni kullanıcılar için test sistemini etkili bir şekilde kullanabilmeleri ve test sonuçlarını yorumlayabilmeleri için eğitim programları yürütüyoruz.Sorun giderme konusunda yardım sağlamak, ve test yönteminin optimize edilmesi konusunda rehberlik sunar.Sistemin en son özellikler ve teknolojilerle güncel olmasını sağlamak için veri edinme ve analiz sistemleri için yazılım güncellemeleri ve destek sağlıyoruz..
