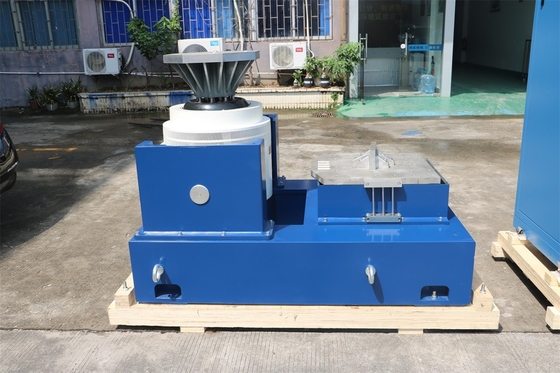

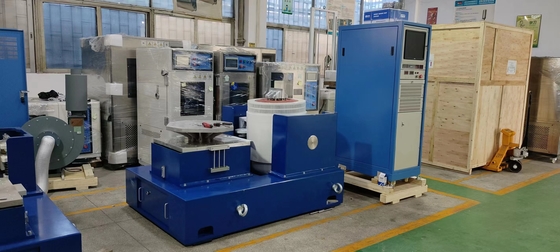

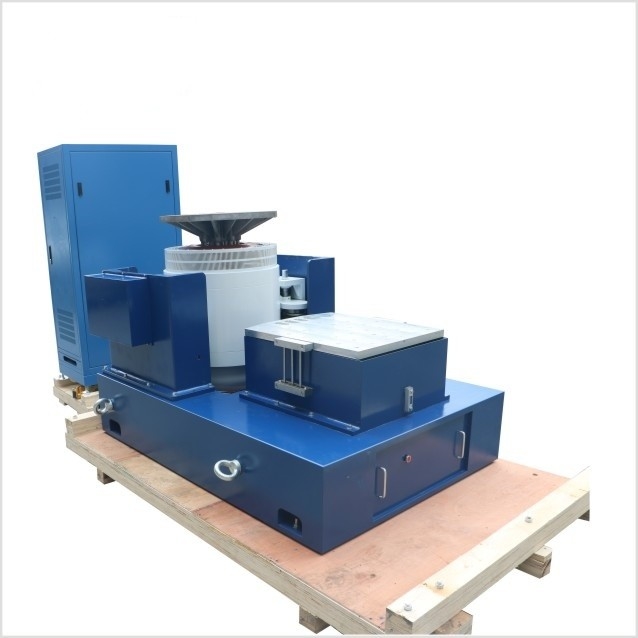

Sinüs patlaması ve rastgele titreşim testi için elektrodinamik titreşim salkım sistemi

Marka Adı:	PRECISION
Model Numarası:	VTS-20
Adedi:	1
fiyat:	$6000
Ödeme Şartları:	T/T
Tedarik Yeteneği:	100/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Özel Destek:

OEM ODM

sinüs kuvveti:

20KN

rastgele kuvvet:

20KN

şok kuvveti:

40KN

Frekans aralığı:

1-3000Hz

Yer değiştirme:

76 mm

Hız:

2.0

Tablo Boyutu:

1200x1200mm

Ambalaj bilgileri:

standart ihracat ambalajı

Yetenek temini:

100/ay

Vurgulamak:

Sinüs patlaması için titreşim sallayıcısı sistemi

Rastgele titreşim testini yapan shaker sistemi

Ürün Tanımı

Sinüs patlama testi, rastgele ve sinüs titreşim testi için titreşim salkım sistemi

Ürün geliştirme ve kalite güvencesinin sürekli değişen manzarasında, titreşim testi çok çeşitli endüstrilerde vazgeçilmez bir araç olarak ortaya çıktı.Havacılık ve otomotivden elektroniklere ve tüketici mallarına kadar, çeşitli titreşim koşullarında ürünlerin güvenilirliğini ve dayanıklılığını sağlamak çok önemlidir.Ayrıca rastgele ve sinüs titreşim testi, gerçek dünya senaryolarında ürünlerin performansını değerlendirmek için kapsamlı bir çözüm sunar.

1Farklı titreşim testlerinin önemi- Hayır.

Sinus patlaması testi.

Sinüs patlama testi, bir ürünü kısa süreli, yüksek amplitudalı sinüs dalga titreşimlerine maruz bırakmayı içerir.Bu tür testler, ürünlerdeki rezonans frekanslarını tanımlamak için özellikle yararlıdır.Rezonans, bir ürünün doğal frekansının uygulanan titreşim frekansına eşleştiğinde, titreşim amplitudunda önemli bir artışa yol açar.Mesela, uçak motoru parçaları gibi bileşenlerin rezonans için test edilmesi gerekir.Bir titreşim salkım sistemi kullanarak sinüs patlama testleri yaparak, üreticiler bu rezonans frekanslarını tespit edebilir ve rezonansla ilgili sorunlardan kaçınmak için tasarım değişiklikleri yapabilirler.

Rastgele titreşim testi.

Rastgele titreşim testi, ürünlerin gerçek ortamlarda karşılaştığı karmaşık ve öngörülemeyen titreşimleri taklit etmeyi amaçlamaktadır.Bir araçtaki motor titreşimleri gibi., endüstriyel ortamda makinelerden gelen titreşimler veya nakliye sırasında titreşimler.Rastgele titreşim testi, bir ürünün bu gibi kaotik titreşim koşullarında nasıl çalışacağını değerlendirmeye yardımcı olurÖrneğin, elektronik endüstrisinde, akıllı telefonlar ve dizüstü bilgisayarlar, iç bileşenlerinin, devre kartları ve sabit diskler gibi,Normal kullanım ve nakliye sırasında titreşimlere dayanabilirBu test yöntemi, üreticilerin gevşek bağlantılar veya kırılgan bileşenler gibi ürünün tasarımındaki potansiyel zayıflıkları tespit etmelerini sağlar.

Sinüs titreşim testi.

Sinüs titreşim testi, bir ürüne tek frekanslı sinüs dalgası titreşiminin uygulanmasını içerir.Bu tür testler, bir ürünün periyodik titreşimlerde nasıl çalışacağını anlamak için yararlıdır.Örneğin, otomotiv endüstrisinde, motor montajları, motor titreşimlerini aracın gövdesinden izole etme yeteneklerini belirlemek için sinüs titreşimleri ile test edilir.Sinüs titreşiminin frekansını ve genişliğini kontrol ederek, üreticiler, titreşimleri azaltmak ve aracın genel konforunu artırmak için motor montaj tasarımının etkinliğini değerlendirebilirler.

2Vibration Shaker Sistemini Anlamak- Hayır.

Çalışma prensibi

Titreşim salkım sistemi, elektrodinamik veya hidrolik bir ilkeyle çalışır. Elektrodinamik bir sistemde, manyetik alanda asılı hareketli bir sarmal üzerine elektrik akımı uygulanır.Fleming'in sol el kuralına göre., bu, sarmaşının hareket etmesine neden olan bir kuvvet yaratır. sarmaşının hareketi, ürünün veya test numunesinin yerleştirildiği salkım masasına aktarılır.Çeşitli titreşimler üretmek içinSinüs patlama testleri için akım kısa süreli, yüksek amplitudalı sinüs dalgaları üretmek için ayarlanır.Rastgele titreşim testi için, bir rastgele sinyal jeneratörü akımı kontrol etmek için kullanılır, bu da karmaşık bir titreşim kalıbı yaratır.Hidrolojik sıvı, salkım masasının titreşmesine neden olan kuvveti üretmek için kullanılırHidrolik sıvının akışı ve basıncı istenen titreşim profillerine ulaşmak için düzenlenir.

Vibration Shaker Sisteminin bileşenleri

Titreşim salkım sistemi birkaç önemli bileşenden oluşur. Güç güçlendirici salkımı çalıştırmak için gerekli gücü sağlamakla sorumludur. Elektrodinamik bir sistemde,Elektriksel sinyali önemli titreşimler üretmek için yeterli bir seviyeye kadar güçlendirir.Kontrolör, sistemin beynidir. Operatörler frekans aralığı, amplituda ve titreşim testi türü (sinüs patlaması,rastgeleKontrolör daha sonra güç amplifikatörüne uygun kontrol sinyallerini üretir.Saldırgan masası, test numunesine düzenli titreşim aktarımını sağlamak için katı ve düz bir platform olarak tasarlanmıştır.Ek olarak, gerçek titreşim düzeylerini ölçmek için titreşim masasına ve test numunesine hızlandırıcılar gibi sensörler yerleştirilir.İstenen titreşim profilini korumak için gerçek zamanlı ayarları sağlayan.

3Titreşme Salkım Sistemi Farklı Testleri Nasıl Yapıyor?- Hayır.

Sinus patlama testi prosedürü.

Sinüs patlaması testi için, operatör önce sinüs patlamasının frekansı, amplitudü ve patlama sayısı da dahil olmak üzere kontrolördeki parametreleri ayarlar.Kontrolör daha sonra güç güçlendiriciye bir sinyal gönderir, bu da salkım cihazını belirtilen sinüs patlama titreşimlerini üretmeye yönlendirir.Ve hızlandırıcılar sinüs patlamalarına numunenin tepkisini ölçüyor.Örnek aşırı titreşim veya rezonans belirtileri gösterirse, hızlandırıcılar tarafından toplanan veriler sorunu analiz etmek için kullanılabilir.Eğer bir uydudaki bir bileşen sinüs patlama testi sırasında rezonans yaşıyorsa, mühendisler verileri bileşen tasarımını değiştirmek veya rezonans etkisini azaltmak için amortizasyon malzemeleri eklemek için kullanabilirler.

Rastgele titreşim testi süreci.

Rastgele titreşim testinde, denetleyici, rastgele bir elektrik sinyali oluşturmak için rastgele bir sinyal jeneratörü kullanır. Bu sinyal daha sonra güç amplifikatörü tarafından güçlendirilir ve salkımcıya gönderilir.Shaker masası rastgele bir şekilde titreşiyor.Hızlandırıcılar sürekli olarak salkım masasının ve test numunesinin titreşim düzeylerini ölçer.Denetleyici, ölçülen titreşim seviyelerini istenen rastgele titreşim profiliyle karşılaştırır ve gerekirse güç güçlendiricisine ayarlar yaparÖrneğin, tıbbi bir cihazı rastgele titreşimler için test ederken,titreşim salkım sistemi, cihazın nakliye ve normal kullanım sırasında karşılaşabileceği titreşimlere dayanabilmesini sağlayabilir..

Sinüs titreşim testi yürütme

Sinüs titreşim testi sırasında, operatör sinüs dalgasının frekansını ve amplitudunu denetleyicide ayarlar.Kontrolör daha sonra sinüs dalgası sinyali üretir ve güç amplifikatörü tarafından güçlendirilir ve salkım cihazına gönderilir.Salkım masası belirtilen frekans ve amplituda titreşir ve hızlandırıcılar test numunesinin tepkisini izler.Bu veriler, numunenin bu özel frekansta performansını değerlendirmek için kullanılabilir.Örneğin, bir aracın süspansiyon sistemini test ederken, sinüs titreşim testi, belirli frekanslarda titreşimleri azaltmak için optimum tasarım parametrelerini belirlemeye yardımcı olabilir.Örneğin aracın motorunun veya yolun düzensizliğinden kaynaklananlar..

Sine / Rastgele / Şok Gücü	3,000 kgf/3,000 kgf/6,000 kgf	Zırh kütlesi	30 kg
Frekans aralığı	5-3000 Hz	Girdi boyutu (Standard)	M10
Maks./ Sürekli hareket p-p	51 mm/51 mm	Yük Bağlama Noktaları (Standard)	17
Max.Hız	2.0 m/s	Doğal Frekans-Törk ekseni	3 Hz
Max.Sine / rastgele hızlanma	100/60g	Maks. Dikey yük desteği	500 kg
Zırhın çapı	440 mm	Masadan 152 mm yukarıdaki kayıp alan	≤1mT (10 gauss)
Temel rezonans frekansı	2t500Hz ((nom.) ± 5%	Boyut LxWxH	1270 mmx980 mmx1,135 mm
İzin verilen armatür devrilme anı	500 Nm	Ağırlık (Kreşlenmemiş)	2500 kg

4. titreşim salkım sisteminin performans özellikleri- Hayır.

Yüksek hassasiyetli titreşim kontrolü

Titreşim salkım sistemi, titreşim parametrelerinin yüksek hassasiyetle kontrol edilmesini sağlar.titreşimlerin her test için gerekli olan tam frekanslarda üretilmesini sağlamakAmplituda doğruluğu da, ayarlanmış hızlanma değerinin yaklaşık% ± 1'i doğruluğu ile son derece güvenilirdir.Mesela, yüksek performanslı bir ses hoparlörünü sinüs titreşimleri için test ederken,Vibrasyon salkım sistemi, hoparlörün performansını doğru bir şekilde değerlendirmek için frekansları ve amplitupleri doğru bir şekilde yeniden üretmelidir..

Geniş dinamik menzil.

Geniş bir dinamik aralığı kapsama yeteneği de önemli bir özelliktir.ve sert koşullara dayanması gereken ürünler için yüksek amplitudlu titreşimlerGeniş dinamik yelpazesi, farklı endüstrilerde çok çeşitli ürünlerin test edilmesini sağlar.İster bir tıbbi cihazın hassas bir sensörü olsun, ister ağır bir motor bileşeni., titreşim salkım sistemi uygun titreşim seviyelerini simüle edebilir.

Güçlü ve Güvenilir İnşaat

Titreşim testinin tekrarlayan ve zorlayıcı doğasını göz önüne alarak, titreme salkım sistemi sağlam ve güvenilir bir yapıyla inşa edilmiştir.Sallama masası ve diğer mekanik bileşenler titreşim testi sırasında üretilen yüksek kuvvetlere dayanabilmek için çelik gibi yüksek dayanıklı malzemelerden yapılırGüç güçlendirici ve denetleyici dahil olmak üzere elektrik ve hidrolik bileşenler, bozulmadan yüksek stres koşullarında sürekli çalışmak üzere tasarlanmıştır.Sistem ayrıca güvenlik özellikleriyle donatılmıştır., örneğin aşırı yük koruma ve acil durma mekanizmaları, test numunesini, operatörleri ve ekipmanın kendisini korumak için.Bu sağlam yapı, titreşim salkım sisteminin önemli bir bakım yapmadan ömrü boyunca çok sayıda test yapabileceğini sağlar, duraklama sürelerini azaltmak ve test sürecinin verimliliğini artırmak.

5Farklı endüstrilerde titreşim salkım sisteminin uygulanmaları- Hayır.

Havacılık Endüstrisi

Havacılık endüstrisinde, titreşim salkım sistemi uçak bileşenlerini test etmek için yaygın olarak kullanılır.Sinus patlama testi, motor bıçaklarında rezonans frekanslarını tanımlamaya yardımcı olur, Rastgele ve sinüs titreşim testi bileşenlerin uçuş sırasında titreşimlere dayanabilmesini sağlar.Bir uçağın iniş aracı, iniş sırasında çarpma ve titreşimleri simüle etmek için rastgele titreşimlerle test edilir.Bu, uçuş ve iniş sırasında uçağın güvenliğini ve güvenilirliğini sağlamakta yardımcı olur.

Otomobil Endüstrisi

Otomobil endüstrisi titreşim salkım sisteminden büyük ölçüde yararlanır. Motor bileşenleri, süspansiyon sistemleri ve iç bileşenler farklı titreşim testleri kullanarak test edilir.Sinüs titreşim testi, motor montajlarının tasarımını optimize etmek için kullanılır, Rastgele titreşim testi, normal sürüş sırasında gösterge panelleri ve koltuklar gibi iç bileşenlerin rahatsız edici titreşimler üretmemesini sağlamakta yardımcı olur.Bir arabanın ses sistemi, düzgün çalışmasını sağlamak ve titreşim altında herhangi bir çarpıtma veya hasar yaratmaması için sinüs ve rastgele titreşimlerle test edilir..

Elektronik Endüstrisi

Elektronik endüstrisinde, titreşim salkım sistemi akıllı telefonlardan ve tabletlerden endüstriyel kontrol sistemlerine kadar çok çeşitli ürünleri test etmek için kullanılır.Bu cihazların iç bileşenlerinin nakliye ve normal kullanım sırasında titreşimlere dayanabilmesini sağlamak için rastgele titreşim testi çok önemlidir.. Sinus patlama testi, cihazın koruma veya iç bileşenlerindeki herhangi bir rezonans sorununu belirlemek için kullanılabilir.Bir dizüstü bilgisayarın sabit diski, dizüstü bilgisayar titreşimlere maruz kalsa bile üzerinde depolanan verilerin güvenli kalmasını sağlamak için rastgele titreşimlerle test edilir..
