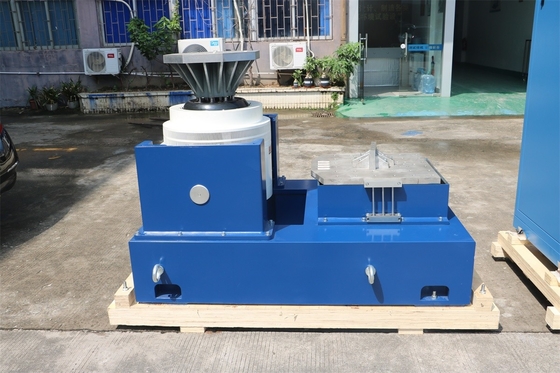

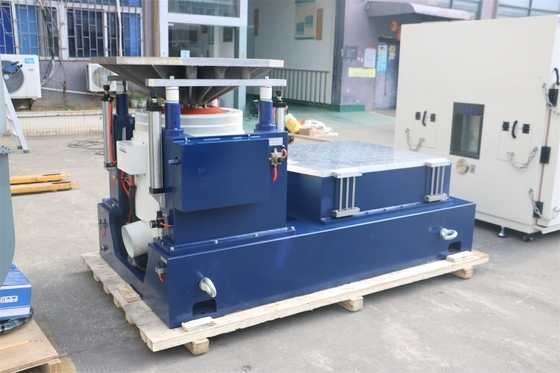

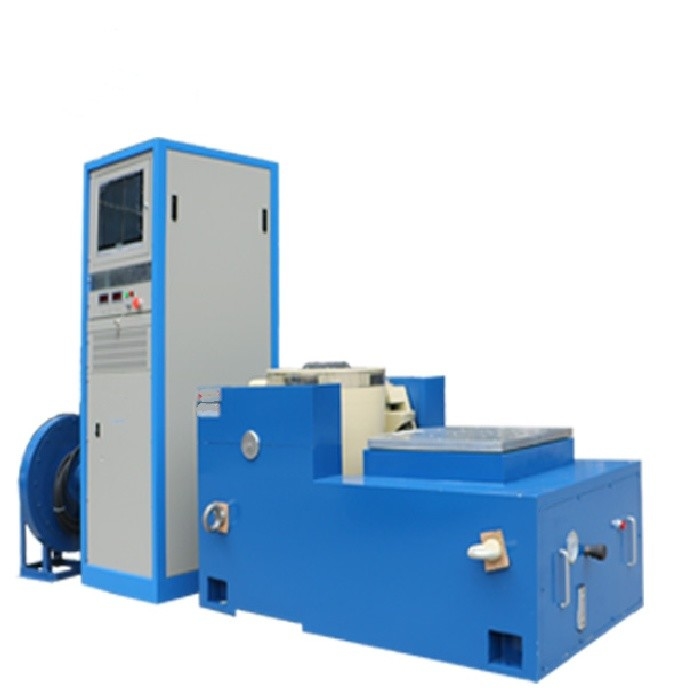

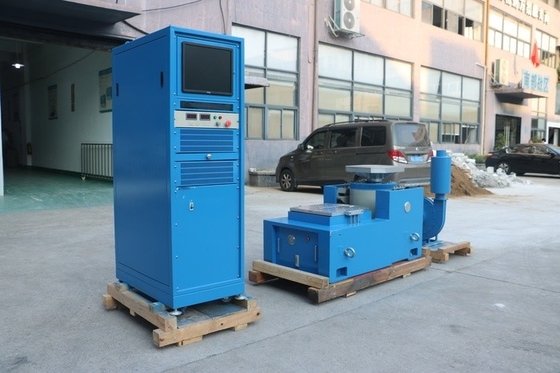

ECSS-E-10-03A Yüksek hassasiyetli kayma masası ile rastgele titreşim masası

Marka Adı:	PRECISION
Model Numarası:	VTS-10
Adedi:	1
fiyat:	$6000
Ödeme Şartları:	T/T
Tedarik Yeteneği:	100/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Özel Destek:

OEM ODM

sinüs kuvveti:

20KN

rastgele kuvvet:

20KN

şok kuvveti:

40KN

Frekans aralığı:

1-3000Hz

Yer değiştirme:

76 mm

Hız:

2.0

Tablo Boyutu:

1200x1200mm

Ambalaj bilgileri:

standart ihracat ambalajı

Yetenek temini:

100/ay

Vurgulamak:

Yüksek hassasiyetli rastgele titreşim tablosu

Kayma masası olan rastgele titreşim masası

ECSS-E-10-03A Rastgele titreşim tablosu

Ürün Tanımı

Kayma tabloları ile rastgele titreşim tablosu ECSS - E - 10 - 03A Sinusoidal titreşim testi

Havacılık endüstrisinde, uzay aracının ve ilgili bileşenlerin güvenilirliğini ve dayanıklılığını sağlamak çok önemlidir.Titreşim testi, fırlatma sırasında karşılaşacakları zor koşullar altında bu öğelerin performansını değerlendirmede çok önemli bir rol oynar.Uzay ürünleri için çevresel testlere odaklanan ECSS - E - 10 - 03A standardı sinüzoidal titreşim testleri için sıkı kılavuzlar belirler.Bu testleri doğru bir şekilde gerçekleştirebilecek bir kayma masası ile donatılmış rastgele titreşim masası, havacılık ürün geliştirme ve kalite güvence süreçlerinde vazgeçilmez bir araç haline geldi.- Hayır.

1Sinüzoidal titreşim testinin havacılıkta önemi- Hayır.

Fırlatma ve yörüngedeki koşulları simüle etmek- Hayır.

Bir uzay aracının fırlatılması sırasında, roket motorları ateşlendiğinde ve araç atmosferden yükselirken yoğun titreşimlere maruz kalır.Significant sinusoidal bileşenliSinüzoidal titreşim testi, kontrol edilen bir laboratuvar ortamında bu fırlatma ile ilgili titreşimleri tekrarlamayı amaçlıyor.Yapısal elemanlar, ve tahrik sistemleri, sinüzoidal titreşimlere, üreticiler tasarımdaki potansiyel zayıflıkları tespit edebilir.Bir uydunun güneş panelini fırlatırken titreşimi, arızalara yol açabilecek mekanik streslere neden olabilir.Sinüzoidal titreşim testi, bu tür güvenlik açıklarını ortaya çıkarabilir ve uzay aracının fırlatılmasından önce tasarım geliştirmelerinin yapılmasını sağlar.- Hayır.

Yörüngede uzay araçları, reaksiyon tekerleklerinin döndürülmesi, gemideki makinelerin çalışması ve uzay ortamıyla etkileşim gibi faktörlerden dolayı titreme yaşarlar.Sinüzoidal titreşim testi bu yörüngedeki titreşimleri taklit edebilir.Bu, uçuş sırasında hata riskini en aza indirmeye yardımcı olur.Uzay misyonunun başarısı için ciddi sonuçları olabilir..- Hayır.

ECSS - E - 10 - 03A Standartlarını karşılamak- Hayır.

ECSS - E - 10 - 03A standardı, uzay endüstrisinde çevresel testler için kapsamlı bir gereksinim kümesidir.Frekans aralığı dahil, amplitud seviyeleri ve test süresi.Bu standarda uymak, havacılık üreticileri için çok önemlidir, çünkü ürünlerinin yüksek kalitede olmasını ve uzayın aşırı koşullarına dayanabilmesini sağlarStandart, endüstri genelinde test sürecinin standartlaştırılmasına yardımcı olur ve farklı bileşenlerin ve uzay aracının tasarımlarının performansını karşılaştırmayı kolaylaştırır.ECSS - E - 10 - 03A standartlarına uymak, havacılık şirketlerine, ürünlerinin zorlu uzay ortamında beklenen performansı sağlayacağı güvenini verir..- Hayır.

2. Slip Table ile rastgele titreşim tablosunu anlamak- Hayır.

Rastgele titreşim tablosunun çalışma prensibi- Hayır.

Rastgele titreşim tablosu, gerçek dünyadaki titreşimlerin karmaşık ve tahmin edilemeyen doğasını taklit eden titreşimler üretme prensibiyle çalışır.Bu genellikle titreşimleri üretmek için bir elektrodinamik veya hidrolik sistem kullanırBir elektrodinamik sistemde, manyetik alana bağlı hareketli bir sarmaşa elektrik akımı uygulanır.Bu, bobinin hareket etmesine neden olan bir kuvvet yaratır.- Bobinin hareketi masaüstüne aktarılır ve masa üstündeki test numunesini titreştirir.Titreme tesadüfi bir tesadüfi bir elektrik sinyali üreterek elde edilir ve hareketli sarmaşa gönderilir.Bu, fırlatma sırasında ve yörüngede havacılık bileşenlerinin deneyimlediklerine benzer geniş bir titreşim frekansının ve amplitudunun simülasyonuna izin verir.- Hayır.

Kaydırma Masasının Rolü- Hayır.

Kayma masası, rastgele titreşim masasına çok yönlülük kazandıran ek bir özelliktir.Birçok bileşen titreşim kaynağına göre hareket edebilecekleri veya kaydırabilecekleri koşullarda test edilmelidir.Örneğin, bir uydu yükü ile ana yapısı arasındaki bağlantıyı test ederken, kayma masası fırlatma veya yörüngede manevralar sırasında oluşabilecek göreceli hareketi taklit edebilir..Kaydırma masası, sinüzoidal titreşimlere maruz kalırken test numunesinin bir veya daha fazla yönde serbestçe hareket etmesini sağlayan düşük sürtünme yüzeyine sahip olmak üzere tasarlanmıştır.Bu, gerçek dünya koşullarını daha doğru bir şekilde tekrarlamaya yardımcı olur ve daha kapsamlı test sonuçları sağlar..- Hayır.

3Ekipmanın ECSS - E - 10 - 03A Sinusoidal titreşim testini nasıl gerçekleştirdiği- Hayır.

Frekans ve Amplituda Kontrolü- Hayır.

Sinüzoidal titreşim testleri için ECSS - E - 10 - 03A standardını karşılamak için, kayma tablosu olan rastgele titreşim tablosunun hassas frekans ve amplitud kontrolü olması gerekir.Standartta belirtilen frekans aralığı tipik olarak birkaç Hz'den birkaç yüz Hz'e kadar uzanırEkipman sinüzoidal titreşimlerin frekansını sıklıkla ± 0.1% içinde frekans doğruluğu ile doğru ayarlayabilir.titreşimlerin genişliği, hızlanma (g) açısından ölçülen, aynı zamanda hassas bir şekilde kontrol edilebilir.Deneme numunesinin doğru titreşim yoğunluğuna maruz bırakılmasını sağlamakÖrneğin, bir uydunun iletişim anteninin test edilmesi sırasında,titreşim tablosu, sinüzoidal titreşimleri, antenin fırlatma sırasında karşılaşabileceği belirli frekans ve amplituda seviyeleri ile doğru bir şekilde yeniden üretebilir..- Hayır.

Test Süreci ve Profil Yürütülmesi- Hayır.

ECSS - E-10-03A standardı aynı zamanda sinüzoidal titreşim testi için test süresini de tanımlar.Kayma tablosu ile rastgele titreşim tablosu, testin istenen süre boyunca yürütülmesi için programlanmıştır.Test edilen bileşene bağlı olarak birkaç dakikadan birkaç saate kadar değişebilir.Bu profiller birden fazla frekans taramasını içerebilir, sinüzoidal titreşim frekansının zamanla kademeli olarak değiştiği ve fırlatma veya yörüngedeki operasyonların farklı aşamalarını simüle etmek için belirli frekanslarda durma dönemleri.Tablo bu profilleri doğru bir şekilde izleyebilir ve uygulayabilir, tutarlı ve güvenilir test sonuçları sağlar.- Hayır.

4. Kayma masası ile rastgele titreşim masasının performans özellikleri- Hayır.

Yüksek hassas titreşim üretimi- Hayır.

Yüksek hassasiyetli sinüsoidal titreşimler üretme yeteneği, bu ekipmanların önemli bir performans özelliğidir.Herhangi bir bozulmayı veya istenmeyen harmonikleri en aza indirmekBu, havacılık bileşenlerinin yaşadığı gerçek dünya titreşimlerini doğru bir şekilde taklit etmek için çok önemlidir.Yüksek hassasiyetli titreşim üretimi, test sonuçlarının güvenilir olmasını ve bileşenlerin tasarımı ve kalitesi hakkında bilinçli kararlar almak için kullanılabilmesini sağlarÖrneğin, bir uydu üzerinde hassas bir optik cihazı test ederken,Yüksek hassasiyetli sinüsoidal titreşimler, enstrümanın performansını etkileyebilecek titreşimleri doğru bir şekilde tekrarlayabilir., uygun tasarım ayarlamalarına izin verir.- Hayır.

Kaydırma masasıyla çok yönlülük- Hayır.

Kayma masası, rastgele titreşim masasına yüksek derecede çok yönlülük katar.Bu esneklik, çeşitli bağlantı ve hareket gereksinimleri ile çok çeşitli havacılık bileşenlerinin test edilmesini sağlar.Örneğin, bir uzay aracının doklama mekanizmasını test ederken,kaydırma masası, sinüzoidal titreşimlere maruz bırakılırken, doklama işlemi sırasında doklama bileşenleri arasındaki göreceli hareketi simüle edebilir.Kaydırma masasının çok yönlülüğü, ekipmanları çeşitli havacılık uygulamalarına uygun kılar.- Hayır.

Sağlam ve Güvenilir İnşaat- Hayır.

Havacılık testlerinin kritik doğasını göz önüne alarak, kayma masası olan rastgele titreşim masası sağlam ve güvenilir bir yapıyla inşa edilmiştir.Masaüstü ve kaydırma masası titreşim testi sırasında ortaya çıkan yüksek kuvvetlere dayanabilmek için alüminyum veya çelik gibi yüksek dayanıklı malzemelerden yapılırGüç güçlendirici, denetleyici ve tahrik sistemi de dahil olmak üzere elektrik ve mekanik bileşenler, bozulmadan yüksek stres koşullarında sürekli çalışmak üzere tasarlanmıştır.Ekipman ayrıca test numunesini ve operatörleri korumak için gelişmiş güvenlik özellikleri ile donatılmıştır.Bu dayanıklı yapı, ekipmanın önemli bir bakım yapmadan ömrü boyunca binlerce test yapmasını sağlar.Duraklama süresini azaltmak ve test sürecinin verimliliğini artırmak.- Hayır.

Sine / Rastgele / Şok Gücü	2,200 kgf/2.000 kgf/4.400 kgf	Zırh kütlesi	25 kg
Frekans aralığı	5-3.000 Hz	Girdi boyutu (Standard)	M10
Maks. /Sürekli hareket p-p	76 mm/63 mm	Yük Bağlantısı: Puanlar (Standard)	21
Maks. Hız	2.0 m/s	Doğal Frekans-Törk ekseni	3 Hz
Maks. Sinus/ Rastgele Hızlanma	88/60 g	Maks. Dikey yük desteği	400 kg
Zırhın çapı	340 mm	Masadan 152 mm yukarıdaki kayıp alan	≤1mT (10 gauss)
Temel rezonans frekansı	2,700 Hz (nom.) ± 5%	Boyut LxWxH	1160 mmx880 mmx1.050 mm
İzin verilen armatür devrilme anı	500 Nm	Ağırlık (Kreşlenmemiş)	1700 kg

5Havacılık endüstrisinde uygulamalar- Hayır.

Uydu bileşenlerinin testi- Hayır.

Uydular, kapsamlı bir şekilde test edilmesi gereken çok sayıda bileşene sahip karmaşık sistemlerdir.Elektronik tablolarÖrneğin, uydunun yapısal çerçevesi, fırlatma sırasında titreşimlere deformasyon veya arıza olmaksızın dayanabilmesi için test edilir.Uydunun çeşitli işlevlerini kontrol eden, sinüzoidal titreşimler altında düzgün çalışmaya devam etmelerini sağlamak için test edilir.Güneş panellerinin ana gövdeye takılması gibi., fırlatma sırasında ve yörüngede oluşabilecek göreceli hareketi simüle eder.- Hayır.

Fırlatma aracının bileşenlerinin değerlendirilmesi- Hayır.

Fırlatma araçları fırlatma sırasında aşırı titreşimlere maruz kalır. Kayma tablosuyla rastgele titreşim tablosu, fırlatma aracının motor montajları, yakıt hatları,ve kontrol sistemleriMotor montajları, motor titreşimlerini araç yapısının geri kalanından izole edebilmelidir.Vibrasyon tablosu fırlatma sırasında motor montajları tarafından deneyimlenen sinüzoidal titreşimleri taklit edebilirYakıt borularının titreşim altında yırtılmaması veya sızmaması için test edilmesi gerekir.Kayma masası yakıt hatlarının esnekliğini ve fırlatma sırasında göreceli harekete dayanma yeteneklerini test etmek için kullanılabilir.- Hayır.

Uzay sondalarının kalite güvencesi- Hayır.

Uzay araştırma araçları, diğer gezegenleri ve gökyüzünü keşfetmek için uzun mesafeler boyunca yollanmaktadır.Kayma tablosu ile rastgele titreşim tablosu uzun ve zahmetli yolculuk sırasında güvenilirliklerini sağlamak için uzay sondalarının bileşenlerini test etmek için kullanılırSonda'nın iletişim sistemleri, bilimsel aletler ve termal kontrol sistemleri gibi bileşenler sinüzoidal titreşimler altında test edilir.Kayma masası, sondanın parçalarının fırlatma sırasında birbirine göre hareketini ve uzay manevralarını taklit etmek için kullanılabilir.Bu, uzay sondasının görevi boyunca düzgün çalışmasını sağlamaya yardımcı olur.

- Hayır.

6Sonuç.- Hayır.

ECSS - E - 10 - 03A sinüzoidal titreşim testini yürüten kayma tablosu ile rastgele titreşim tablosu, havacılık endüstrisinde gerekli bir araçtır.Fırlatma ve yörüngedeki titreşim koşullarını doğru bir şekilde simüle ederekYüksek hassasiyetli titreşim üretimi, kaydırma masası tarafından sağlanan çok yönlülük ve sağlam yapısı ile,Bu ekipman uzay aracının geliştirilmesinde ve kalite güvencesinde çok önemli bir rol oynar.Eğer havacılık projeniz ECSS - E-10-03A standardına uygun güvenilir sinüzoidal titreşim testleri gerektiriyorsa,Yüksek kaliteli bir tesadüfi titreşim masasına yatırım yapmak, uzay görevlerinizin performansını ve başarısını önemli ölçüde artırabilecek stratejik bir karardır..
