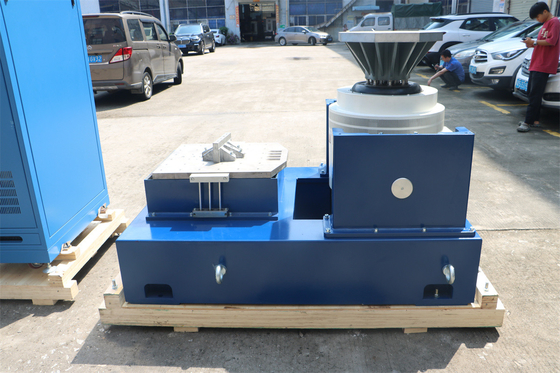

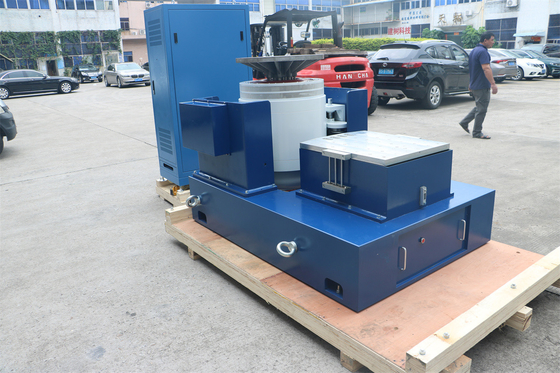

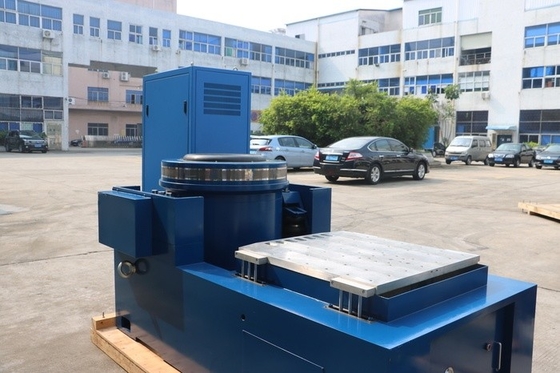

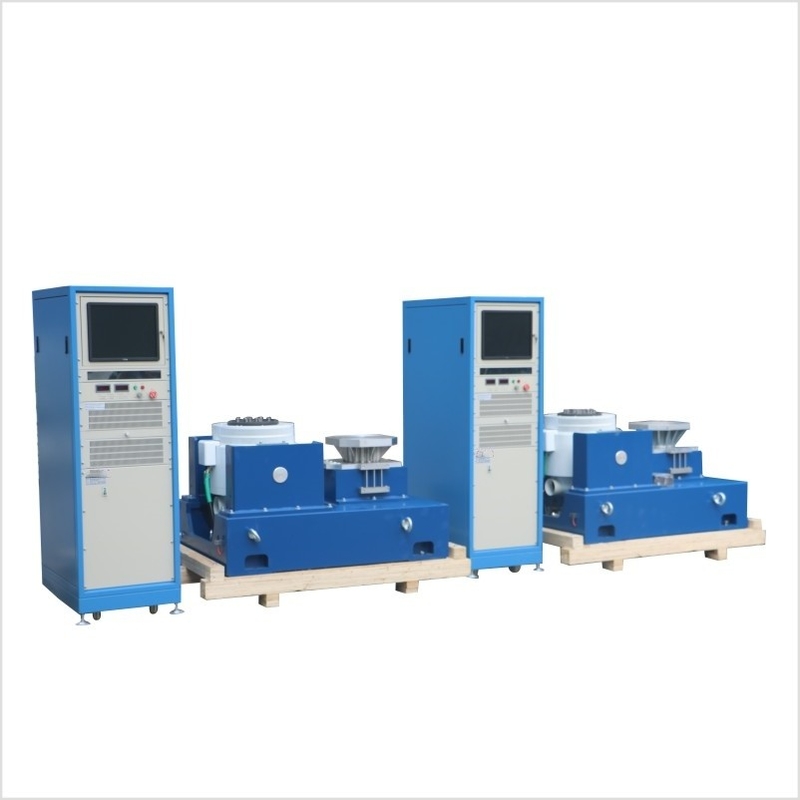

Mil-Std-202g Savunma Elektronik Bileşeni için Özel titreşim Test Makinesi

Marka Adı:	PRECISION
Model Numarası:	VTS-20
Adedi:	1
fiyat:	$6000
Ödeme Şartları:	T/T
Tedarik Yeteneği:	100/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Özel Destek:

OEM ODM

sinüs kuvveti:

20KN

rastgele kuvvet:

20KN

şok kuvveti:

40KN

Frekans aralığı:

1-3000Hz

Yer değiştirme:

76 mm

Hız:

2.0

Tablo Boyutu:

1200x1200mm

Ambalaj bilgileri:

standart ihracat ambalajı

Yetenek temini:

100/ay

Vurgulamak:

Elektronik bileşen titreşim test makinesi

Özel titreşim test makinesi

Mil-Std-202g titreşim test makinesi

Ürün Tanımı

Mil - Std - 202g Savunma Elektronik ve Elektrikli Bileşen Parçaları için titreşim Deneme Makinesi

Savunma sektöründe, elektronik ve elektrik bileşenlerinin güvenilirliği ve performansı pazarlık edilemez.İletişim cihazlarından ve radar sistemlerinden silah kontrol ünitelerine kadarMIL - STD - 202G standardı, bu bileşenlerin çevresel testleri için sıkı yönergeler belirler. Titreşim testi çok önemli bir yöndür.Bu standardı karşılamak için tasarlanmış titreşim test makinesi, savunma elektronik ve elektrik bileşenlerinin kalitesini ve dayanıklılığını sağlamak için vazgeçilmez bir varlıktır..- Hayır.

1Savunma Elektronik ve Elektrikli Bileşenlerdeki titreşim testinin önemi- Hayır.

Zorlu Çalışma Koşullarına Dayanmak- Hayır.

Savunma elektronik ve elektrik bileşenleri dünyadaki en zorlu ortamlarda kullanılıyor.Uçuş sırasında yüksek frekanslı titreşimler yaşayan bir uçak, veya motorlarının sürekli titreşimlerine dayanan bir deniz gemisi, bu bileşenlerin işlevselliklerini korumaları gerekir.Titreşim testi, kontrol edilen bir laboratuvar ortamında bu gerçek dünya titreşim senaryolarını tekrarlamayı amaçlamaktadır.Bileşenleri çeşitli titreşimlere maruz bırakarak, üreticiler tasarımdaki potansiyel zayıflıkları, örneğin gevşek bağlantıları, kırılgan devre kartlarını,ya da uygun olmayan bileşen montajıBu, bileşenlerin amaçlanan kullanımlarında karşılaşacakları titreşimlere dayanabilmelerini sağlayan ve saha içi arıza riskini azaltan tasarım geliştirmelerinin yapılmasını sağlar.- Hayır.

Sistem bütünlüğünün ve görev başarısının sağlanması- Hayır.

Savunma sistemlerinin bütünlüğü bileşenlerinin güvenilirliğiyle doğrudan bağlantılıdır.Önemli bir savunma sistemindeki elektronik veya elektrikli bir bileşen arızalanırsa görev başarısızlığına neden olabilir., askeri personelin hayatını tehlikeye atıyor.Bir görev sırasında askeri bir uçağın iletişim bileşenindeki bir arıza, yer kontrolü ve diğer uçaklarla iletişimi bozabilir.Titreme testi, en küçük dirençten en karmaşık devre kartına kadar bir savunma sisteminin tüm bileşenlerinin,titreşim altında sağlam ve işlevsel kalırTitreme testi için MIL - STD - 202G standardına bağlı kalarak, üreticiler savunma endüstrisinde gerekli yüksek kaliteli ve güvenlik standartlarını karşılayan bileşenler sağlayabilirler.Askeri komutanların ekipmanlarının performansına güvenmelerini sağlar..- Hayır.

2Titreleme testi için MIL-STD-202G standardını anlamak- Hayır.

Standartın Ana Gereksinimleri- Hayır.

MIL - STD - 202G standardı, savunma elektronik ve elektrik bileşenlerinin titreşim testleri için özel gereksinimleri belirtir.Amplituda seviyeleri, ve test süresi. Frekans aralığı tipik olarak birkaç Hz'den birkaç bin Hz'ye kadar uzanır.Bu bileşenlerin farklı savunma uygulamalarında yaşayabileceği titreşimlerin tüm spektrumunu kapsarHızlanma (g) açısından ölçülen amplituda seviyeleri, gerçek dünya senaryolarında titreşimlerin yoğunluğunu simüle etmek için dikkatlice kalibre edilir.Bir helikopterin aviyonik sisteminde kullanılan bileşenler, yer tabanlı bir radar sisteminde kullanılanlarla karşılaştırıldığında farklı amplitud seviyelerine ihtiyaç duyabilir.Test süresi de, bileşenlerin uzun süreli dayanıklılıklarını doğru bir şekilde değerlendirmek için yeterli titreşim maruz kalmasını sağlamak için açıkça tanımlanmıştır.- Hayır.

Savunma Endüstrisi için Standartlaşma- Hayır.

Bu standart, savunma endüstrisi genelinde titreşim testi sürecinin standartlaştırılmasında çok önemli bir rol oynamaktadır.Üreticilerin bileşenlerinin performansını değerlendirmeleri için ortak bir çerçeve sağlar.MIL - STD - 202G standardına bağlı kalarak, üreticiler farklı bileşen modellerinin ve tasarımlarının performansını karşılaştırabilir ve geliştirilmesi gereken alanları tanımlamayı kolaylaştırabilir.Aynı zamanda farklı üreticilerin bileşenlerinin tutarlı bir kalite seviyesine ulaşmasını sağlamakta yardımcı olur.Bu, bileşenlerin karmaşık savunma sistemlerine entegre edilmesi için gereklidir.- Hayır.

3titreşim test makinesi nasıl çalışır- Hayır.

Titreleme deneme makinesinin çalışma prensibi- Hayır.

Savunma bileşenleri için titreşim test makinesi tipik olarak ya elektrodinamik ya da hidrolik bir ilkeyle çalışır.manyetik alana bağlı hareketli bir sarmal üzerine elektrik akımı uygulanır.Fleming'in sol el kuralına göre bu, sarmalın hareket etmesine neden olan bir kuvvet yaratır. sarmalın hareketi test platformuna aktarılır.Sonra da üzerine yerleştirilen bileşeni titreştirir.Titreşim test makinesi, elektrik akımı ve manyetik alanın özelliklerini ayarlayarak geniş bir titreşim frekansı ve amplitudu oluşturabilir.Hidrolik sistemde, test platformunun titreşmesine neden olan kuvveti üretmek için hidrolik sıvı kullanılır. İstenen titreşim profilini üretmek için hidrolik sıvının akışı ve basıncı kontrol edilir.- Hayır.

titreşim test makinesi bileşenleri- Hayır.

Titreşim test makinesi birkaç önemli bileşenden oluşur.Test numunesine düzenli titreşim aktarımını sağlamak için son derece katı ve düz olarak tasarlanmıştır.Güç kaynağı, ister elektrodinamik bir sistemdeki elektrik güç güçlendirici ister hidrolik bir sistemdeki hidrolik pompa olsun, titreşimleri üretmek için gereken enerjiyi sağlar.Kontrolör sistemin beyni., operatörlerin frekans, amplitud ve test süresi gibi istenen titreşim parametrelerini ayarlamalarını sağlar.Hızlandırıcılar gibi sensörler, test platformunun gerçek titreşim seviyelerini ölçmek için kullanılır.Bu sensörler kontrolöre geri bildirim sağlar ve titreşim profilinin MIL - STD - 202G standardının belirtilen sınırları içinde kalmasını sağlamak için gerçek zamanlı ayarlamalar yapabilmektedir.- Hayır.

4. MIL - STD - 202G uyumlu titreşim test makinesi performans özellikleri- Hayır.

Yüksek hassas titreşim kontrolü- Hayır.

MIL - STD - 202G standardını karşılamak için titreşim test makinesi yüksek hassasiyetli titreşim kontrolü sunmalıdır.frekans doğruluğu genellikle ±0 arasında.1%, titreşimlerin amplitudu da tam olarak kontrol edilebilir, amplituda doğruluğu tipik olarak ± 1% içinde.Bu doğruluk seviyesi, test sonuçlarının güvenilir ve tekrarlanabilir olmasını sağlamak için çok önemlidir.Örneğin, yüksek performanslı bir askeri iletişim modülünü test ederken,titreşim test makinesi, farklı askeri platformlarda karşılaşacağı titreşimleri tam olarak yeniden üretebilmelidir., üreticilerin performansını doğru bir şekilde değerlendirmelerini sağlar.- Hayır.

Geniş Dinamik Aralık- Hayır.

Geniş bir dinamik aralığı kapsama yeteneği de önemli bir özelliktir.Savunma bileşenleri bazı durumlarda çok düşük amplitudlu titreşimler ve diğerlerinde son derece yüksek amplitudlu titreşimler yaşayabilirTitreşim test makinesi bu geniş aralıkta titreşim üretebilmelidir.Bir gözetleme uçağının normal çalışması sırasında hafif titreşimlerin yanı sıra bir füzenin fırlatılması sırasında yoğun titreşimlerin de simülasyonunu yapabilmelidir.Geniş bir dinamik aralığı, tüm olası titreşim senaryolarının etkili bir şekilde test edilebilmesini sağlar.- Hayır.

Sağlam ve Güvenilir İnşaat- Hayır.

Savunma uygulamalarının kritik doğasını göz önünde bulundurarak, titreşim test makinesi sağlam ve güvenilir bir yapıyla inşa edilmiştir.Test platformu ve diğer mekanik bileşenler titreşim testi sırasında üretilen yüksek kuvvetlere dayanmak için alüminyum veya çelik gibi yüksek dayanıklı malzemelerden yapılırGüç kaynağı ve denetleyici de dahil olmak üzere elektrik ve hidrolik bileşenler, bozulmadan yüksek stres koşullarında sürekli çalışmak üzere tasarlanmıştır.Makine aynı zamanda test numunesini ve operatörleri korumak için gelişmiş güvenlik özellikleri ile donatılmıştır.Bu dayanıklı yapı, titreşim test makinesinin önemli bir bakım yapmadan ömrü boyunca binlerce test yapmasını sağlar.Duraklama süresini azaltmak ve test sürecinin verimliliğini artırmak.- Hayır.

Sine / Rastgele / Şok Gücü	2,200 kgf/2.000 kgf/4.400 kgf	Zırh kütlesi	25 kg
Frekans aralığı	5-3.000 Hz	Girdi boyutu (Standard)	M10
Maks. /Sürekli hareket p-p	76 mm/63 mm	Yük Bağlantısı: Puanlar (Standard)	21
Maks. Hız	2.0 m/s	Doğal Frekans-Törk ekseni	3 Hz
Maks. Sinus/ Rastgele Hızlanma	88/60 g	Maks. Dikey yük desteği	400 kg
Zırhın çapı	340 mm	Masadan 152 mm yukarıdaki kayıp alan	≤1mT (10 gauss)
Temel rezonans frekansı	2,700 Hz (nom.) ± 5%	Boyut LxWxH	1160 mmx880 mmx1.050 mm
İzin verilen armatür devrilme anı	500 Nm	Ağırlık (Kreşlenmemiş)	1700 kg

5Savunma Elektronik ve Elektriksel Bileşenlerdeki titreşim Deneme Makinelerinin Uygulamalar- Hayır.

Aviyonik bileşenlerin test edilmesi- Hayır.

Askeri uçaklardaki aviyonik bileşenler uçuş sırasında çok çeşitli titreşimlere maruz kalır.navigasyon sistemleriBu bileşenleri uçuş koşullarını taklit eden titreşimlere maruz bırakarak üreticiler güvenilirliklerini sağlayabilirler.Bir uçuş kontrol bilgisayarı, uçak türbülansa veya yüksek G manevraları sırasında bile kusursuz çalışmalıdır.Titreşim test makinesi bu titreşimleri doğru bir şekilde simüle edebilir ve bu da üreticilerin potansiyel sorunları belirlemelerini ve gidermelerini sağlar.- Hayır.

Füze Elektroniklerinin Değerlendirilmesi- Hayır.

Rehberlik sistemleri, savaş başlığı füzme mekanizmaları ve iletişim bağlantıları da dahil olmak üzere füze elektronikleri titreşim test makineleri kullanılarak test edilir.Füze fırlatma ve uçuş sırasında titreşimler son derece karmaşıktır.Bu, füze elektroniklerinin yüksek stres ortamına dayanabilmesini ve amaçlandığı gibi çalışmasını sağlamaya yardımcı olur.Mesela..., bir füzenin yönlendirme sisteminin fırlatma sırasında yoğun titreşimler altında bile doğruluğunu koruması gerekir.Vibrasyon test makinesi, bu kritik bileşenlerin performansını test etmek için gerekli titreşim profillerini sağlayabilir..- Hayır.

Yer tabanlı savunma elektroniklerinin kalite güvencesi- Hayır.

Yeraltı savunma elektronikleri, örneğin radar sistemleri, iletişim kuleleri ve askeri araç elektronikleri de titreşim testi gerektirir.Titreleme test makinesi, antenler gibi bileşenleri test etmek için kullanılır.Bu bileşenleri, taşımak ve engebeli arazide çalışma sırasında yaşanan titreşimlere benzer titreşimlere maruz bırakarak,Üreticiler potansiyel tasarım kusurlarını belirleyebilir ve çözebilirÖrneğin, askeri bir radar sistemindeki bir antenin, aracın düz olmayan bir alanda hareket ettiği zaman bile istikrarlı ve işlevsel kalması gerekir.Titreşim test makinesi bu koşullar altında antenin performansını sağlamak için bu titreşimleri taklit edebilir. Mil-Std-202g Savunma Elektronik Bileşeni için Özel titreşim Test Makinesi 2

- Hayır.

6Sonuç.- Hayır.

MIL - STD - 202G uyumlu titreşim test makinesi, elektronik ve elektrik bileşenlerinin güvenilirliğini ve dayanıklılığını sağlamak için savunma endüstrisinde önemli bir araçtır.Bu bileşenlerin gerçek dünyadaki savunma uygulamalarında karşılaştığı titreşimleri doğru bir şekilde taklit ederek.Yüksek hassasiyetli titreşim kontrolü, geniş dinamik aralığı ve sağlam yapısı ile,Bu ekipman savunma sistemlerinin geliştirilmesinde ve kalite güvencesinde çok önemli bir rol oynamaktadır.Uçak elektronik bileşenleri, füze elektronikleri veya yer tabanlı savunma elektroniklerini test etmek olsun,Bu tür titreşim test makinelerinin kullanılması savunma endüstrisinde gerekli yüksek kalite standartlarını korumak için önemli bir faktördür.Eğer savunma ile ilgili projeniz MIL-STD-202G standardını karşılamak için güvenilir titreşim testi gerektiriyorsa,Yüksek kaliteli titreşim testi makinesine yatırım yapmak savunma ürünlerinizin performansını ve güvenilirliğini önemli ölçüde artırabilecek stratejik bir karardır..
