Elektrodinamik titreşim test sistemleri
Created with Pixso.

Vibration Test Systems Run XYZ Otomotiv parçaları için üç eksenli titreşim testi

Vibration Test Systems Run XYZ Otomotiv parçaları için üç eksenli titreşim testi

Marka Adı: PRECISION
Model Numarası: VTS-20
Adedi: 1
fiyat: $6000
Ödeme Şartları: T/T
Tedarik Yeteneği: 100/month
Ayrıntılı Bilgiler
Place of Origin:
CHINA
Sertifika:
CE
Customized support:
OEM ODM
Sine force:
20kN
Random force:
20kN
Shock force:
40kN
Frequency range:
1-3000Hz
Displacement:
100mm
Velocity:
2.0
Table size:
1200x1200mm
Packaging Details:
Standard export packaging
Supply Ability:
100/month
Vurgulamak:

XYZ Eksen titreşim test sistemi

,

Sıkıştırma Test Sistemi

,

Otomotiv parçaları titreşim testi sistemi

Ürün Tanımı

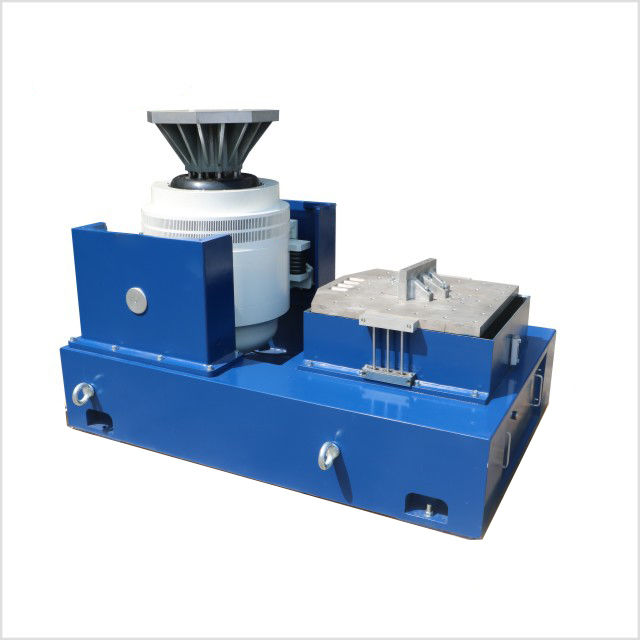

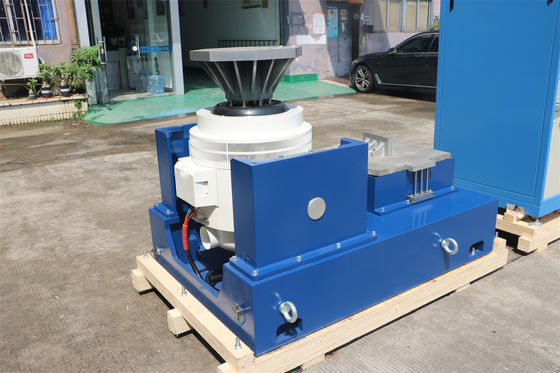

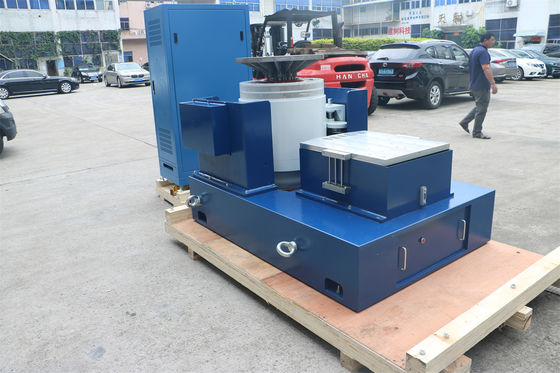

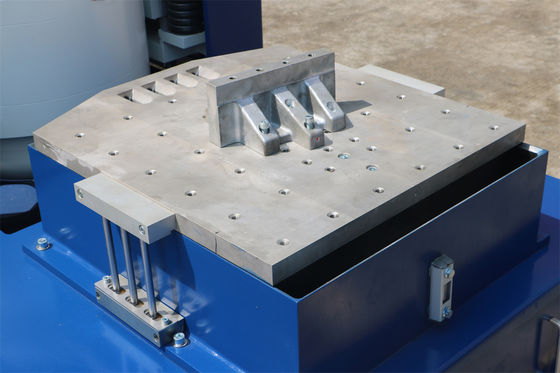

Vibrasyon Test Sistemleri, Otomotiv Parçaları için XYZ Üç Eksenli Vibrasyon Testi Yapar



Bizim Vibrasyon Test Sistemleri kapsamlı XYZ üç eksenli vibrasyon testi özellikle otomotiv parçaları için tasarlanmıştır. Bir aracın ömrü boyunca karşılaşılan karmaşık, çok yönlü titreşimsel stresleri —yol koşullarından ve motor titreşimlerinden ani darbelere kadar— doğru bir şekilde simüle etmek üzere tasarlanan bu sistemler, her otomotiv bileşeninin dayanıklılığını, güvenilirliğini ve güvenliğini değerlendirmek için kritik öneme sahiptir. Ekipmanlarımız, X, Y ve Z eksenleri boyunca hassas, eş zamanlı veya sıralı vibrasyon sunarak, potansiyel zayıflıkların ortaya çıkarılmasına, geliştirmenin hızlandırılmasına ve katı otomotiv endüstrisi standartlarına uyumun sağlanmasına yardımcı olur.



Temel Özellikler



  • Gerçek 3 Eksenli Vibrasyon: Gerçek dünya araç dinamiklerinin en gerçekçi simülasyonunu sağlayarak, X, Y ve Z eksenleri boyunca eş zamanlı veya sıralı olarak titreşim üretebilir.

  • Otomotiv Standardına Uygunluk: ISO, SAE, GMW ve OEM'e özgü test profilleri gibi kritik otomotiv endüstrisi standartlarını karşılamak ve aşmak üzere yapılandırılabilir.

  • Hassas Dijital Kontrol: Gelişmiş çok eksenli vibrasyon kontrolörleri, titiz otomotiv doğrulaması için çok önemli olan sinüs, rastgele, şok ve karma mod testleri dahil olmak üzere karmaşık profillerin doğru bir şekilde kopyalanmasını sağlar.

  • Yüksek Kuvvet ve Yer Değiştirme: Küçük sensörlerden büyük alt montajlara kadar çok çeşitli otomotiv parçalarını titizlikle test etmek için gerekli güç ve strokla tasarlanmıştır.

  • Entegre Termal Kontrol (Opsiyonel): Aşırı çalışma koşullarını simüle ederek, birleşik vibrasyon ve sıcaklık testi için çevre odalarıyla sorunsuz bir şekilde entegre olur.

  • Kapsamlı Veri Toplama: Çok yönlü stres altında parça davranışına ilişkin ayrıntılı bilgiler sağlayarak, kritik test parametrelerini gerçek zamanlı olarak yakalar ve analiz eder.

  • Sağlam ve Dayanıklı Tasarım: Zorlu test ortamlarında uzun süreli güvenilirlik sağlayan endüstriyel sınıf bileşenlerle sürekli, yüksek yoğunluklu çalışma için üretilmiştir.

  • Özelleştirilebilir Fikstür: Mühendislik ekibimiz, optimum vibrasyon iletimi için çeşitli otomotiv parçalarını güvenli bir şekilde monte etmek üzere uygulamaya özel fikstürler tasarlar ve üretir.



Uygulamalar



  • Motor ve Güç Aktarma Organları Bileşenleri: Motor blokları, şanzımanlar, egzoz sistemleri ve yakıt hatlarının dayanıklılığının test edilmesi.

  • Şasi ve Süspansiyon Parçaları: Süspansiyon kolları, amortisörler, fren bileşenleri ve direksiyon sistemlerinin vibrasyon analizi.

  • İç ve Dış Bileşenler: Gösterge panoları, koltuklar, kapı panelleri, aydınlatma sistemleri ve gövde parçalarının güvenilirlik testi.

  • Elektronik Kontrol Üniteleri (ECU'lar) ve Sensörler: Kritik araç elektroniğinin güvenlik ve performans açısından kapsamlı doğrulanması.

  • ADAS ve Otonom Sürüş Sistemleri: Kameraların, radar ünitelerinin, lidar sensörlerinin ve ilgili kontrol modüllerinin sağlamlığının sağlanması.

  • Pil ve EV Güç Aktarma Organları Bileşenleri: Pil modülleri, invertörler, motorlar ve şarj sistemi bileşenleri için dayanıklılık testi.

  • Kalite Güvencesi ve Ar-Ge: Yeni tasarımların doğrulanması, malzemelerin optimize edilmesi ve tutarlı üretim kalitesinin sağlanması için gereklidir.

Vibration Test Systems Run XYZ Otomotiv parçaları için üç eksenli titreşim testi 0Vibration Test Systems Run XYZ Otomotiv parçaları için üç eksenli titreşim testi 1

Avantajları



  • Eşsiz Gerçekçilik: Gerçek 3 eksenli test, araç çalışma koşullarının daha doğru bir simülasyonunu sağlayarak, tek eksenli testlerle gözden kaçırılan potansiyel arıza modlarını ortaya çıkarır.

  • Hızlandırılmış Geliştirme: Parçaları birden fazla yönde verimli bir şekilde test ederek, test süresini önemli ölçüde azaltır ve ürün geliştirme döngülerini hızlandırır.

  • Geliştirilmiş Güvenlik ve Güvenilirlik: Titiz testler, kritik otomotiv bileşenlerinin ve genel araç güvenliğinin bütünlüğünü sağlayarak, potansiyel arıza noktalarını belirler.

  • Garantili Uygunluk: Küresel otomotiv standartlarının ve OEM spesifikasyonlarının zorlu çok eksenli vibrasyon gereksinimlerinin karşılanmasına yardımcı olur.

  • Azaltılmış Maliyetler: Geliştirme aşamasında sorunları erken yakalayarak, maliyetli saha arızalarını, garanti taleplerini ve yeniden tasarım yinelemelerini en aza indirir.

  • Kapsamlı Veri: Tasarım optimizasyonu, malzeme seçimi ve ayrıntılı doğrulama raporları için derinlemesine bilgiler sağlar.

Teknik Özellikler:



Sinüs(tepe) 2000kgf / 20kN Maksimum yük 400kg
Rastgele(rms) 2000kgf / 20kN Vibrasyon İzolasyon Frekansı 2.5Hz
Şok(tepe) 4000kgf / 40kN Armatür çapı Ф340mm
Frekans 1~2800Hz Armatür kütlesi 30kg
Yer Değiştirme(p-p) 100mm Armatür tablası 25×M10
Maksimum hız 1.8m/s Maksimum ivme 65g
ağırlık(kg) Yaklaşık 1700 BoyutU×G×Y 1160×880×1050mm
Malzeme Magnezyum alaşımı Kullanım üst frekans limiti(Hz) 500Hz
Boyut(mm) 1200 x 1200 ağırlık(kg) 135kg
Üfleyici gücü 7.5kW Üfleyici akış hızı 0.65m³/s
Hava basıncı O.O26Kgl/cm3 Ağırlık 180kg





Otomotiv bileşeni testinizi en yüksek gerçekçilik ve verimlilik seviyesine yükseltmeye hazır mısınız? XYZ üç eksenli vibrasyon testi gereksinimlerinizi görüşmek ve otomotiv parçalarınız için ideal çözümü keşfetmek için bugün uzmanlarımızla iletişime geçin.
