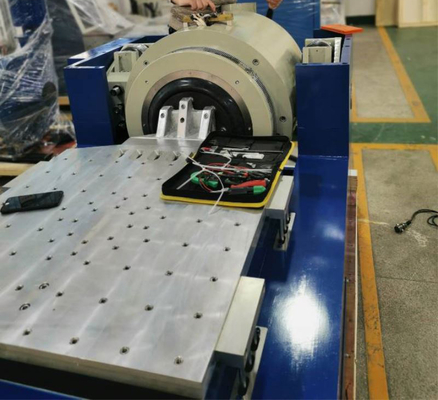

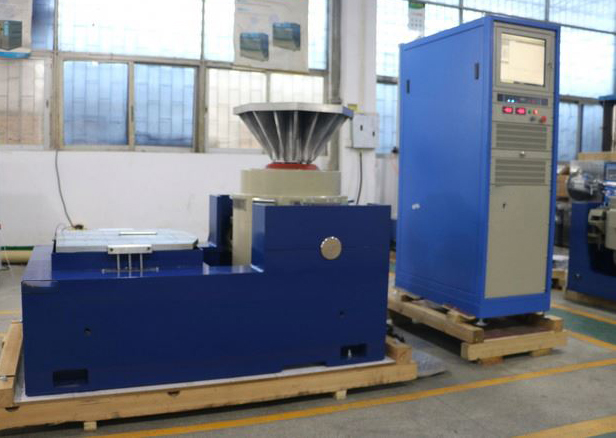

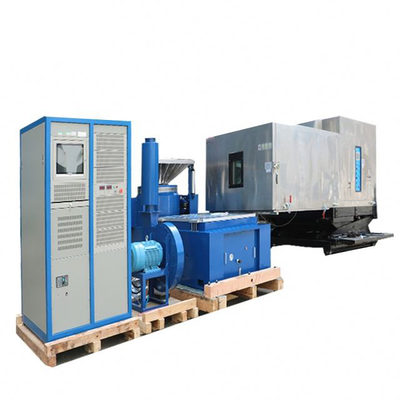

20kN Çok Eksenli titreşim Test Sistemi 500x500mm Tablo

Gerçek Dünya Taşımacılığı Simülasyonu için Çok Eksenli Titreşim Test Sistemleri

Bizim Çok Eksenli Titreşim Test Sistemleri titiz Kalite Güvencesi (KG) testleri için tasarlanmıştır ve özellikle gerçek dünya taşımacılığının karmaşık, çok yönlü titreşimlerini simüle etmek üzere tasarlanmıştır. Tek eksenli bir çalkalayıcı size çok fazla şey söyleyemez. Ürün dayanıklılığını gerçekten garanti etmek için, ürünlerin kamyonlarda, trenlerde, gemilerde ve uçaklarda karşılaştığı birleşik dikey, yatay ve boylamsal gerilmeleri çoğaltan bir sisteme ihtiyacınız vardır. Sistemimiz, KG departmanlarının ürün bütünlüğünü doğrulaması, nakliye hasarını azaltması ve mallarınızın hedeflerine sağlam bir şekilde ulaşmasını sağlaması için güçlü ve doğru bir çözüm sunar.

Temel Özellikler

• Gerçek Çok Eksenli Simülasyon: X, Y ve Z eksenleri boyunca, eş zamanlı veya sıralı olarak karmaşık titreşim profilleri oluşturabilir. Bu, taşımacılık ve taşıma sırasında karşılaşılan çok yönlü dinamik yükleri ve gerilmeleri doğru bir şekilde çoğaltır.

• KG Odaklı Kontrol Yazılımı: Kullanıcı dostu kontrol yazılımımız karmaşık test kurulumunu basitleştirir. ASTM D4169, ISO 13355 ve ISTA 3 gibi yaygın taşıma standartlarına dayalı önceden programlanmış profillerden oluşan bir kütüphane içerir ve KG ekibinizin hızlı ve verimli bir şekilde testlere başlamasını sağlar.

• Yüksek Yük Kapasitesi: Büyük montajların, tam kartonların ve hatta paletli yüklerin titiz testlerine olanak tanıyarak, çeşitli KG ihtiyaçları için maksimum esneklik sağlayarak önemli ağırlıkları kaldıracak şekilde tasarlanmıştır.

• Kapsamlı Veri Toplama: Test parçasındaki birden fazla noktadan tüm titreşim verilerini (ivme, yer değiştirme, kuvvet vb.) sürekli olarak izler ve kaydeder. Bu, KG raporları ve kök neden analizi için ayrıntılı, denetlenebilir veriler sağlar.

• Sağlam ve Dayanıklı Yapı: Zorlu bir KG ortamında sürekli çalışma için üretilmiştir. Sistemin ağır hizmet tipi bileşenleri, testten sonra uzun ömürlülük ve güvenilir performans sağlar.

• Özelleştirilebilir Fikstür: Mühendislik ekibimiz, çeşitli paketlenmiş ürünleri güvenli bir şekilde monte etmek, gerilim iletimini optimize etmek ve test bütünlüğünü sağlamak için uygulamaya özel fikstürler tasarlar ve üretir.

Çalkalayıcı Özellikleri

• Nominal Sinüs/Rastgele/Şok Kuvveti: 2.000 kgf / 2.000 kgf / 4.000 kgf

• Armatür Kütlesi: 30 kg

• Frekans Aralığı: 5-2.800 Hz

• Ek Parça Boyutu (Standart): M10

• Maks./Sürekli Yer Değiştirme p-p: 100mm / 90mm

• Yük Bağlantı Noktaları (Standart): 25

• Maks. Hız: 1,8 m/s

• Doğal Frekans - İtme Ekseni: <3Hz

• Maks. Sinüs/Rastgele İvme: 65g / 60g

• Maks. Dikey Yük Desteği: 400 kg

• Armatür Çapı: 340 mm

• Masa yüzeyinden 152 mm yukarıda kaçak alan: ≤1mT (10 gauss)

• Temel Rezonans Frekansı: 2.400Hz(nom) ±%5

• Boyut (U x G x Y): 1.160 mm x 880mm x 1.050mm

• İzin Verilen Armatür Devrilme Momenti: 500 Nm

• Ağırlık (Kasasız): 1.700 kg

Uygulamalar

• Ambalaj Doğrulaması: Koruma iyileştirmek ve malzeme maliyetlerini düşürmek için birincil, ikincil ve üçüncül ambalaj tasarımlarındaki zayıflıkların belirlenmesi.

• Ürün Dayanıklılığı: Hasarı, iadeleri ve garanti taleplerini azaltmak için ürünün kendisindeki potansiyel arıza noktalarının proaktif olarak belirlenmesi.

• Paletli Yük Kararlılığı: Simüle edilmiş transit sırasında büyük ünite yüklerinin bütünlüğünün ve kararlılığının değerlendirilmesi.

• Yasal Uygunluk: ISTA ve ASTM.

• Arıza Analizi: Nakliye sırasında hasar gören ürünlerdeki arızaların temel nedenlerini ortaya çıkarmak.

• Üretim Kalite Kontrolü: Üretim kusurlarını taramak ve ürün tutarlılığını sağlamak için titiz KG testleri uygulamak.

Avantajları

• Rakipsiz Test Gerçekçiliği: Çok yönlü taşıma gerilimlerini simüle ederek, tek eksenli testlerde gözden kaçan zayıflıkları ortaya çıkararak ürün performansının en doğru ve kapsamlı değerlendirmesini sağlar.

• KG Uygunluğunu Sağlar: Ürünlerinizin ve ambalajlarınızın taşımacılık için endüstri standartlarını karşılamasını garanti eder, müşteri güvenini oluşturur ve küresel pazar erişimini kolaylaştırır.

• Nakliye Hasarını Azaltır: Riskleri proaktif olarak belirler ve azaltır, bu da daha düşük ürün kayıplarına ve ilgili maliyetlere yol açar.

• KG Döngülerini Hızlandırır: Kullanıcı dostu yazılım ve çok eksenli yetenek, test sürecini kolaylaştırır ve daha kısa sürede daha fazla ürünü doğrulamanıza olanak tanır.

• Kapsamlı İçgörüler: KG mühendislerinin kritik sorunları tespit etmesine ve üstün tasarım iyileştirmelerini bilgilendirmesine yardımcı olan zengin, senkronize veriler üretir.

Gerçek dünyayı gerçekten simüle eden bir sistemle kalite güvence testinizi yükseltmeye hazır mısınız? Gereksinimlerinizi görüşmek için bugün uzmanlarımızla iletişime geçin. Çok Eksenli Titreşim Test Sistemi.
