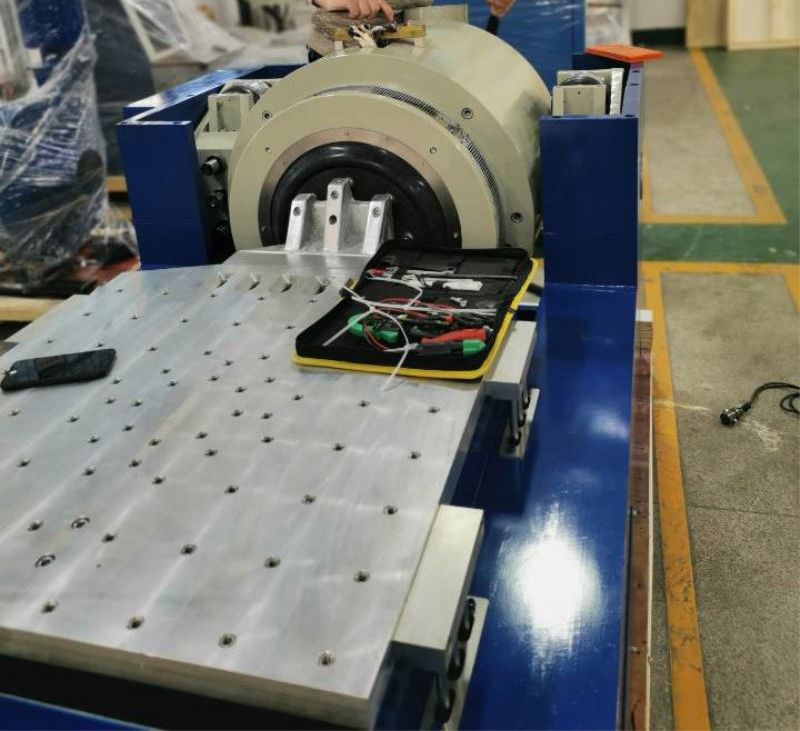

500x500mm tablo ile 20kN Otomobil titreşim testi sistemi

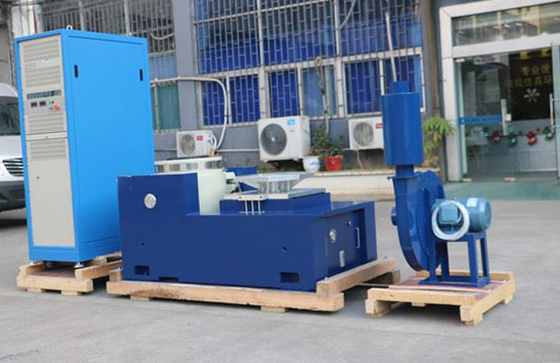

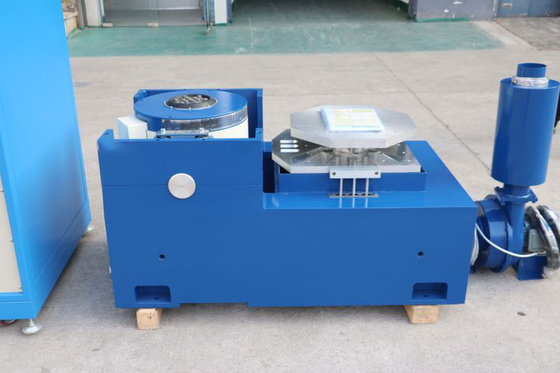

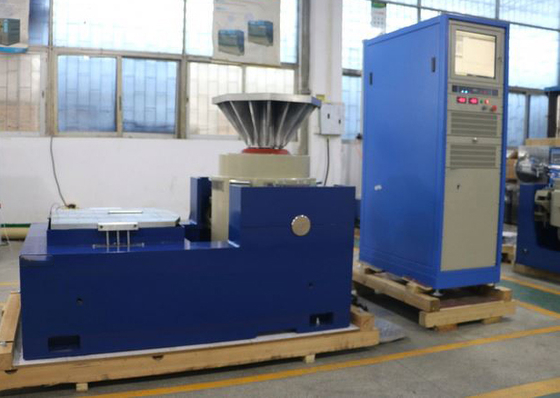

Yüksek yararlı yük titreşim tablosuyla Otomotiv parçaları titreşim test sistemi

BizimOtomotiv parçaları titreşim testi sistemiAraç bileşenlerinin sıkı dayanıklılık ve güvenilirlik testleri için tasarlanmış sağlam ve güçlü bir çözümdür.Yüksek Faydalı Yük titreşim masası, bu sistem, pil paketlerinden motor alt-birimlerine kadar büyük ve ağır otomobil parçalarını barındırmak için tasarlanmıştır.Yolda karşılaşılan çok yönlü titreşimler ve şoklarEkipmanlarımız ürün bütünlüğünü garanti etmek, geliştirme döngülerini hızlandırmak ve bileşenlerinizin en zorlu gerçek dünya koşullarına dayanabilmesini sağlamak için vazgeçilmez bir araçtır.

Temel Özellikler

• Yüksek Faydalı Yük titreşimleri tablosu:Büyük otomobil montajlarının önemli ağırlığını desteklemek için tasarlanmıştır. Bu da EV pil paketlerinin, güç sistemlerinin, gösterge panellerinin ve daha fazlasının yüksek derecede doğruluk ile sıkı bir şekilde test edilmesini sağlar.

• Hassas Elektrodinamik Salkım:Karmaşık titreşim profillerinin (sinüs, rastgele, şok vb.) doğru, tekrarlanabilir ve kontrol edilebilir şekilde üretilmesini sağlar.Zorlu otomotiv standartlarını karşılamak için gerekli güç ve frekans aralığı ileSAE J2380veGMW 3172.

• Gerçekçi Yol Simülasyonu:Sistemin gelişmiş kontrol yazılımı gerçek dünya yol verilerini doğru bir şekilde kopyalayan yüksek sadakatli titreşim profilleri oluşturabilir.Yumuşak yollardan engebeli arazilere kadar her şeyi içerir..

• Kapsamlı veri edinimi:Tüm titreşim verilerini (hesaplanma, yer değiştirme, güç vb.) sürekli olarak izler ve kaydeder, analiz ve uyum raporları için ayrıntılı bilgiler ve denetlenen veriler sağlar.

• Güçlü ve dayanıklı inşaat:Endüstriyel sınıf bileşenlerle ve sürekli çalışma ve zorlu otomotiv test ortamlarında uzun vadeli güvenilirlik için tasarlanmış güçlendirilmiş bir armatürle inşa edilmiş.

• Özelleştirilebilir Yapılandırma:Mühendislik ekibimiz, çeşitli otomotiv bileşenlerini güvenli bir şekilde monte etmek, stres aktarımını optimize etmek ve test bütünlüğünü sağlamak için uygulama özel armatürler tasarlıyor ve üretiyor.

Shaker Özellikleri

• Sine/Random/Şok Gücü:2,000 kgf / 2,000 kgf / 4,000 kgf

• Zırh kütlesi:30 kg

• Frekans aralığı:5-2800 Hz

• Girdi boyutu (Standard):M10

• Maks./Sürekli Yer değiştirme p-p:100 mm / 90 mm

• Yük bağlama noktaları (standart):25

• Hız:1.8 m/s

• Doğal frekans - itiş ekseni:3 Hz

• Maks. Sinüs / rastgele hızlanma:65g / 60g

• Vertikal yük desteği:400 kg

• Zırhın çapı:340 mm

• Tablodan 152 mm yukarıdaki kayıp alan:≤1mT (10 gauss)

• Temel rezonans frekansı:2,400Hz ((nom) ±5%

• Boyut (L x W x H):1,160 mm x 880 mm x 1,050 mm

• İzin verilen armatür devrilme anı:500 Nm

• Ağırlık:1,700 kg

Başvurular

• EV Batarya Paketi ve Modülü Hakları:Elektrikli araç pillerinin yol titreşimleri ve şokları altında kapsamlı dayanıklılık ve güvenlik testi.

• Motor ve güç sistemi bileşenleri:Motor bloklarının, şanzımanların ve egzoz sistemlerinin performansını ve uzun ömürlülüğünü değerlendirmek.

• Elektronik Kontrol Birimleri (ECU) ve Sensörler:Bilgi eğlence sistemlerinin, ADAS modüllerinin ve diğer hayati araç elektroniklerinin sert dinamik streslere karşı güvenilirliğini doğrulamak.

• Şasi ve süspansiyon parçalarıFarklı yol koşullarında dayanıklılık için süspansiyon kolları, fren bileşenleri ve direksiyon sistemlerinin test edilmesi.

• Yönetmelik Uygunluğu ve OEM Validasyonu:Otomobil bileşenleri güvenilirliği ve güvenliği için sıkı uluslararası ve OEM özel standartları karşılamak.

• Araştırma ve Geliştirme:Gerçekçi yol ortamlarında davranışlarını anlayarak yeni otomotiv teknolojilerinin geliştirilmesini hızlandırmak.

Faydaları

• Hızlı Gelişim ve Pazarlama Zamanı:Yıllarca süren yol titreşimini hızlı ve doğru bir şekilde taklit ederek, geliştirme döngünüzü önemli ölçüde kısaltabilir ve ürünleri piyasaya daha hızlı getirebilirsiniz.

• Üstün ürün güvenilirliği:Bileşenlerinizin en zorlu koşullara dayanacak kadar sağlam olmasını sağlar, bu da daha az alan arızasına ve garanti taleplerine yol açar.

• Eşsiz Test Gerçekçiliği:Gerçekçi yol titreşimlerini simüle ederek ürün performansının son derece doğru ve kapsamlı bir değerlendirmesini sağlar.

• Maliyet etkin tasarım geliştirme:Tasarım sürecinin erken dönemlerinde kusurları tespit eder, son aşamada yapılan değişikliklerle veya ürün geri çağırmalarıyla ilişkili masrafları en aza indirir.

Otomobil parçalarınızın en yüksek güvenliğini ve güvenilirliğini sağlamak için hazır mısınız?Yüksek yararlı yük titreşim tablosuyla Otomotiv parçaları titreşim test sistemi.
