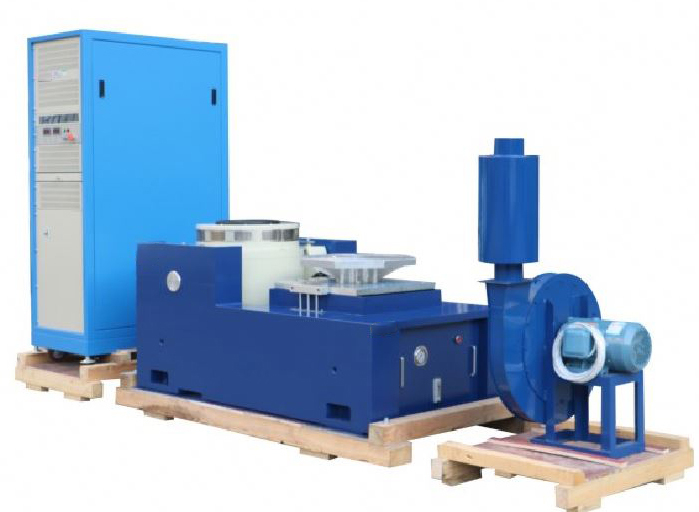

40kN Sinus Rastgele titreşim testi 1500x1500mm kayma masası ile

Ürün doğrulama için yatay kayma tablosu ile Sinus & Rastgele titreşim testi

BizimEntegre yatay kayma masası ile Sinus & rastgele titreşim testiürün doğrulama için çok yönlü ve gerekli bir araçtır. Bu "her şey bir" sistemi mühendislere üç eksende kapsamlı titreşim testleri yapma yeteneği sağlar:salıncakta dikey (Z eksen), ve yatay (X ve Y eksenleri) kayma masasında.Sistemimiz tasarım kusurlarını tespit etmek için vazgeçilmezdir., dayanıklılığı sağlamak ve ürün doğrulama sürecini hızlandırmak.

Temel Özellikler

• Üç Eksenli titreşim kapasitesi:Sistemimiz size tek bir makine üzerinde dikey, yatay ve boylam eksenlerinde testler yapmanızı sağlar.Bu, sahada karşılaşılan gerçek dünyadaki dinamik yükleri ve gerginlikleri doğru bir şekilde tekrarlamak için çok önemlidir..

• Çift modlu titreşim testi:Sistem hem yüksek hassasiyetli hem deSinüsRezonans aramaları ve yorgunluk analizi için titreşim ve karmaşıkrastgeleGerçek dünya, geniş bant operasyonel ortamlarını simüle etmek için titreşim.

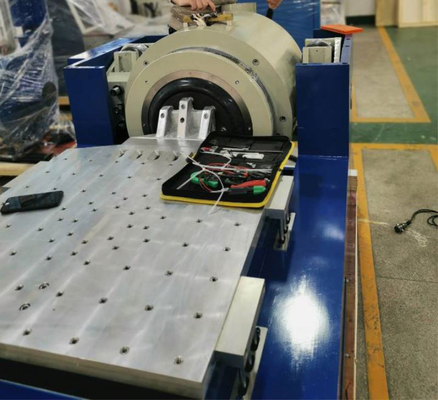

• Entegre yatay kayma masası:Güçlü kaydırma masası, bileşenlerin ve montajların yatay testleri için büyük, katı bir platform sağlar. Güvenilir bir çok eksenli test çözümü sağlamak için sarkıtma ile sorunsuz bir şekilde entegre olur.

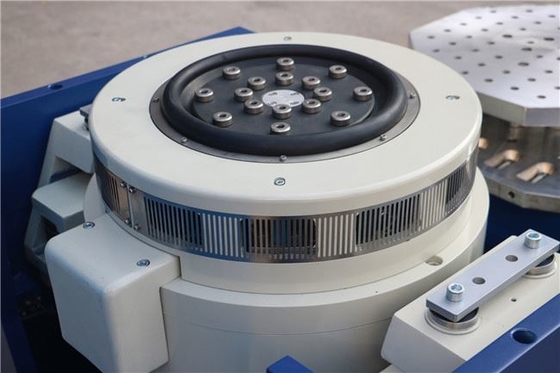

• Hassas Elektrodinamik Salkım:Sertleştiricimiz, tüm titreşim dalga biçimlerinin doğru, tekrarlanabilir ve kontrollü üretimi için gelişmiş elektrodinamik teknolojiyi kullanıyor.

• Kapsamlı veri edinimi:Sistem, tüm titreşim verilerini (hesaplanma, yer değiştirme, Güç Spektral yoğunluğu (PSD) vb.) sürekli olarak izler ve kaydederek, analiz için ayrıntılı bilgiler ve denetlenen veriler sağlar.

• Çeşitli Yapılandırma:Yatay kaydırma masası ve dikey armatür, küçük bileşenlerden büyük takımlara kadar çok çeşitli test ürünlerinin kolay ve güvenli bir şekilde monte edilmesini sağlar.

• Kullanıcı Dostu Arayüz:Anlayışlı kontrol yazılımı, test programlamasını, gerçek zamanlı izlemeyi ve rapor üretimini basitleştirir ve mühendisler ve teknisyenler için kullanımı kolaylaştırır.

Teknik özellikler

• Sine/Random/Şok Gücü:4,000 kgf / 4,000 kgf / 8,000 kgf

• Zırh kütlesi:35 kg

• Frekans aralığı:5 ‰ 3000 Hz

• Girdi boyutu (Standard):M10

• Maks./Sürekli Yer değiştirme p-p:100 mm / 90 mm

• Yük bağlama noktaları (standart):17

• Hız:1.8 m/s

• Doğal frekans - itiş ekseni:3 Hz

• Maks. Sinüs / rastgele hızlanma:100g / 60g

• Vertikal yük desteği:500 kg

• Zırhın çapı:440 mm

• Tablodan 152 mm yukarıdaki kayıp alan:≤1mT (10 gauss)

• Temel rezonans frekansı:2,500Hz ((nom.) ±5%

• Boyut (L x W x H):1270 mm x 980 mm x 1.135 mm

• İzin verilen armatür devrilme anı:500 Nm

• Ağırlık:2500 kg
