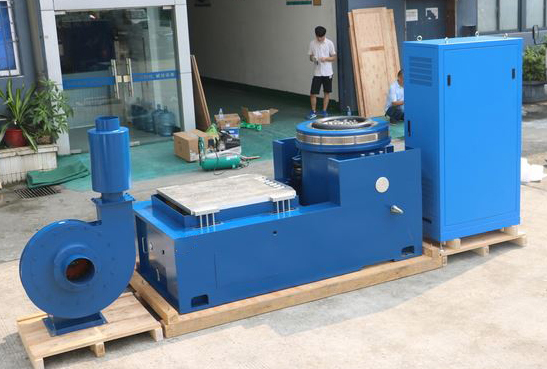

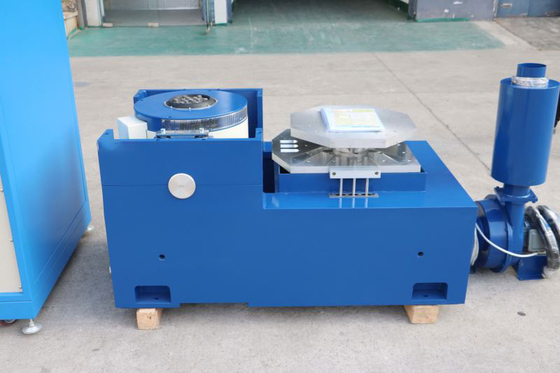

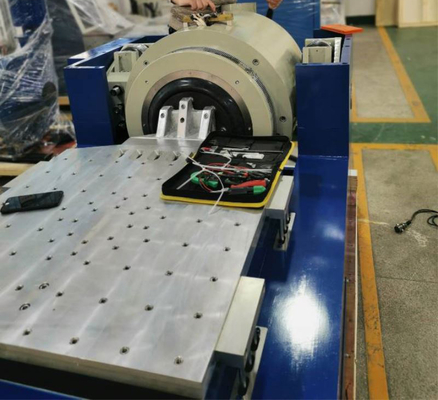

40kN Elektrodinamik Titreşim Test Sistemi, 100mm Yer Değiştirme

Vibrasyon Test Sistemi, Darbe Direnci için 100g @ 11ms Şok Testi Yapar

Bizim Vibrasyon Test Sistemi, titiz şok testi için özel olarak tasarlanmış, yüksek performanslı bir çözümdür ve güçlü ve hassas 100g @ 11ms şok darbeleri üretebilir. Bu, bir ürünün ani, şiddetli darbelere, düşmelere ve hızlanmalara karşı direncini değerlendirmek için endüstri standardıdır. Gerçek dünyadaki bir çarpışmanın veya düşüşün aşırı kuvvetlerini doğru bir şekilde kopyalayarak, sistemimiz ürünlerinizin yapısal bütünlüğünü garanti etmek, güvenliği sağlamak ve en zorlu ortamlarda hayatta kalma yeteneklerini doğrulamak için vazgeçilmez bir araçtır.

Temel Özellikler

• Yüksek-G Şok Kabiliyeti: Güçlü bir 100g @ 11ms şok darbesi sağlamak üzere tasarlanmıştır. Bu hassas bir şekilde kontrol edilen yarım sinüs dalga biçimi, MIL-STD-810H, Method 516.8 (Şok) gibi standartların gerektirdiği gibi, aşırı darbe altında bir ürünün performansını değerlendirmek için çok önemlidir.

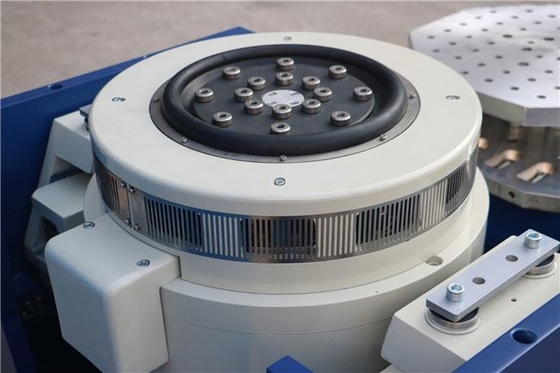

• Hassas Elektrodinamik Çalkalayıcı: Çalkalayıcımız, yüksek-G şok darbelerinin doğru, tekrarlanabilir ve kontrollü bir şekilde üretimi için gelişmiş elektrodinamik teknolojiyi kullanır. Bu, güvenilir ürün doğrulaması ve katı düzenleyici standartları karşılamak için gereklidir.

• Çok Yönlü Test: 100g darbesine ek olarak, yarım sinüs, terminal tepe testere dişi ve yamuk dalga biçimleri dahil olmak üzere çok çeşitli şok testleri yapabilir.

• Kapsamlı Veri Toplama: Sistem, analiz, kök neden tespiti ve uygunluk raporları için ayrıntılı, denetlenebilir veriler sağlayarak, tüm kritik test parametrelerini (ivme, yer değiştirme, kuvvet vb.) sürekli olarak izler ve kaydeder.

• Sağlam ve Dayanıklı Yapı: Uzun süreli güvenilirlik ve minimum bakım sağlayarak, tekrarlanan şok testlerinin muazzam kuvvetlerine dayanacak şekilde tasarlanmış endüstriyel sınıf bileşenler ve güçlendirilmiş bir armatür ile üretilmiştir.

• Kullanıcı Dostu Arayüz: Sezgisel kontrol yazılımı, test programlamayı, gerçek zamanlı izlemeyi ve rapor oluşturmayı basitleştirerek, mühendislerin ve teknisyenlerin karmaşık testleri gerçekleştirmesini kolaylaştırır.

• Özelleştirilebilir Fikstür: Mühendislik ekibimiz, şok iletimini optimize etmek ve test bütünlüğünü sağlamak için çeşitli ürünleri güvenli bir şekilde monte etmek üzere uygulamaya özel fikstürler tasarlar ve üretir.

Teknik Özellikler

• Nominal Sinüs/Rastgele/Şok Kuvveti: 4.000 kgf / 4.000 kgf / 8.000 kgf

• Armatür Kütlesi: 35 kg

• Frekans Aralığı: 5–3.000 Hz

• Ek Parça Boyutu (Standart): M10

• Maks./Sürekli Yer Değiştirme p-p: 100mm / 90mm

• Yük Bağlantı Noktaları (Standart): 17

• Maks. Hız: 1.8 m/s

• Doğal Frekans - İtme Ekseni: <3Hz

• Maks. Sinüs/Rastgele İvme: 100g / 60g

• Maks. Dikey Yük Desteği: 500 kg

• Armatür Çapı: 440 mm

• Masa yüzeyinden 152 mm yukarıda kaçak alan: ≤1mT (10 gauss)

• Temel Rezonans Frekansı: 2.500Hz(nom.) ±%5

• Boyut (U x G x Y): 1.270 mm x 980mm x 1.135mm

• İzin Verilen Armatür Devrilme Momenti: 500 Nm

• Ağırlık (Kasasız): 2.500 kg
